現階段，3D玻璃將逐漸取代2D和2.5D玻璃,逐漸成為手機行業廠家的主要選擇。測量玻璃，我們通常會用三坐標和影像測量?jī)x檢測，但是在這里，我們要來講解的是影像測量?jī)x對玻璃的測量方式。

2D玻璃就是普通的純平面玻璃，沒有任何的弧面設計，玻璃上所有的點都在同一個平面上，我們叫做平面玻璃。2.5D玻璃是中間是一個平面，邊緣是弧形的，在2D玻璃的基礎上給邊緣做了一個弧度處理。而3D玻璃，不論是平面還是邊緣都采用的是弧形設計，具有輕薄，透明潔凈，抗指紋，防眩光等優點，不僅可以提高智能產品終端外形新穎性，而且還能給用戶帶來不一樣的手感體驗。

在測量玻璃尺寸時，我們有玻璃2D全尺寸影像檢測儀，可以高精度，高效率，輕易實現2D尺寸的測量。但是如果要實現2D,2.5D,3D三種規格的玻璃尺寸測量，海克斯康影像測量?jī)x還推出了OPTIV PERFORMANCE+Lsp X1+1X zoom影像測量?jī)x，靈活、高可靠性復合式影像測量?jī)x。

1、2D玻璃測量方法

測量要求：以中間平面為基準測量周圍油墨臺階高度

測量配置：影像測量?jī)x配置20X聚焦鏡頭

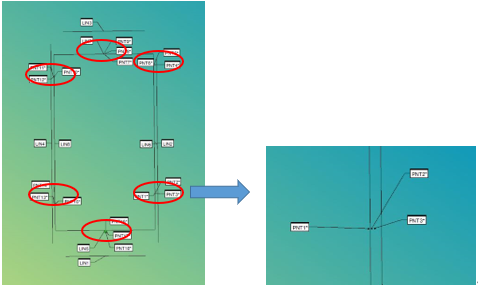

測量方法：影像投影四面分中建立零件坐標系，在下圖標注的位置利用鏡頭聚焦測點，然后評價高度即可。

2、3D玻璃測量方法

測量要求：表面圓，圓槽，方槽的所有尺寸及輪廓度

測量配置：影像測量?jī)x配置Lsp_X1接觸式連續掃描測頭

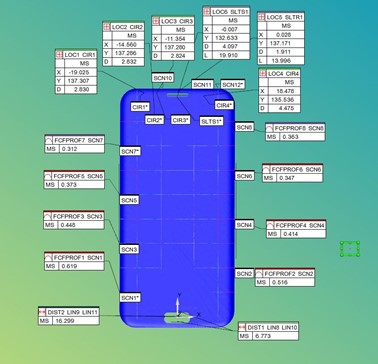

測量方法：導入數模，建立零件坐標系與之重合，在零件表面X向與Y向掃描多段曲線，評價輪廓度；圓，圓槽及方槽等尺寸可以使用VISION鏡頭快速測量評價。

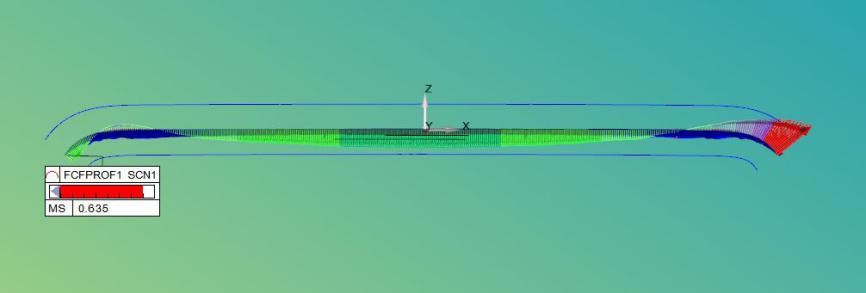

 輪廓度彩虹圖

注意：在測量3D玻璃時需要用到專業夾具，避免由曲面玻璃變形引起的測量精度不準確。

測量玻璃的方法很簡單，就是我們需要注意的就是曲面玻璃容易變形，最好制定一個夾具后再進行測量。關注思瑞測量官網，更多測量方案可提供給您。
