隨著通訊技術的發展，5G網絡強勢來襲， 給人們的生活帶來了非常便利 、方便、簡單的生活。5G無線設備主要包括CU、DU和AUU，其中AUU部分射頻和天線合一。5G信號宏基站AUU模塊配件，鋁合金掏空的腔體，主要用于通訊設備外殼，便于機身散熱。鋁合金掏空的腔體，易于變形，為了更好的貼合、裝配好外殼，思瑞測量為5G行業提供三坐標測量解決方案。

機型配置

思瑞三坐標測量機CROMA-C系列搭配Rational Dmis,簡單易學，功能強大，可滿足大部分客戶需求。

特殊測針

配置柱型針測量，用來檢測螺紋孔之間的尺寸，可減少球形針測量的誤差；

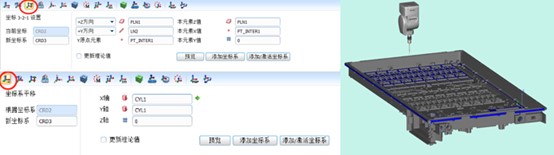

三坐標坐標系建立

為了達到加工基準與檢測基準保持一致，使用圖中藍色區域的三個面生成坐標系建立初始零件坐標系，再將坐標系平移至螺紋孔內.

注：粗建坐標系時在平面上盡多取點，方便后面局部尺寸測量。

檢測難點

1、產品變形很大，需要求高度時建議使用局部點求

2、產品誤差較大部分尺寸需要用到相對測量，相對測量的點建議取在CNC加工的地方；

3、由于測量產品的角度比較多，可以采取單個程序進行測量；

4、治具建議做到200MM以上，不然會導致Z軸行程不夠；

5G零配件大部份都是螺紋孔之間的配合度及平面度測量 ，思瑞測量CROMA-C系列三坐標測量?jī)x與專業的測量軟件Rational-Dmis，強強聯合，為5G零配件提供了高精度、高穩定性的精密測量解決方案。
