渦旋式壓縮機是一種容積式壓縮的壓縮機，主要是利用動、靜渦旋盤的相對公轉運動形成封閉容積的連續變化，實現壓縮氣體的目的。其壓縮部件由動渦旋盤和靜渦旋組成，具有高效率、低噪聲、體積小等優點，但由于渦旋盤渦表面呈曲面形狀，是一個漸開線型螺旋線，無論是加工還是檢測都較為復雜，傳統檢測方式無法滿足廠商們的測量需求。

檢測方案

針對以上問題，思瑞測量專為壓縮機渦旋盤設計出一套快速有效的測量解決方案。Croma Plus三坐標測量機采用連續掃描技術，能夠?qū)崿F(xiàn)高精度的連續作業，適用于精密軸類、齒輪等復雜曲面檢測。配合專業測量軟件PC-DMIS助力企業高效完成渦旋等復雜曲面工件的測量任務。

選用X1C掃描測頭PC-DMIS測量軟件配合進行測量。X1C支持不間斷的連續掃描功能，可解決具有曲線、曲面等復雜型面零件的檢測和逆向要求。在軟硬件的協調配合下，高效完成測量任務。

工件裝夾

支撐不合理會產生測量誤差，所在在測量漩渦壓縮機時，通過使用專用夾具作為支撐，同時需避免外力造成工件變形，保證檢測數據的可信性。

建立坐標系

面對這一高精度要求，可以采用最佳擬合法，快速便捷建立坐標系。

測量輪廓度

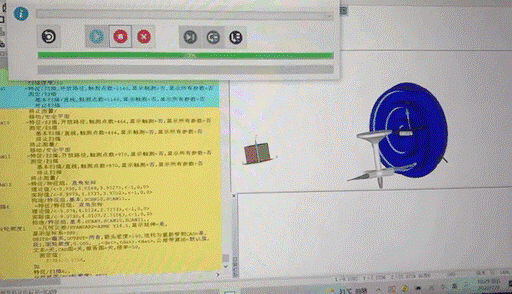

渦旋的檢測要求非常嚴格，為達到精準高效的檢測目標，所以采用PC-DMIS測量軟件高級掃描軟件模塊中的曲線掃描功能進行輪廓度檢測分析。建立基準坐標后，通過插入—掃描—開線—模型抓取設置掃描參數—掃描測量步驟進行。

輪廓度分析

依次進行以下步驟輪廓度評價—插入—報告命令—分析（選中需要分析的輪廓度并設置放大倍率等參數點擊查看窗口）—顯示—顯示點信息（設置編輯點信息）—選項—將圖形圖片保存到報告，通過數值分析得出檢測結果。

思瑞Croma Plus三坐標測量機兼?zhèn)渚扰c速度，可高精度，高效率完成各種復雜的測量任務，不僅可以滿足壓縮機渦旋盤測量，還能滿足各行業多元化檢測需求。作為測量行業的開拓者，思瑞測量已為全國各地各領域各企業成功部署多項專業測量解決方案，如航天航空零部件在線檢測方案、高柔性自動上下料檢測方案、車間智能在線檢測方案等，為不少客戶在瞬息萬變的市場中占得了先機，未來，思瑞也將繼續為各行業提供多樣化的測量方案。
