引言

在醫療器材的生產中由于很多器材不具備通用性，需要根據每個人的具體情況進行量身打造，所以很多醫學產品都有生產周期長，價格高的情況。通過思瑞測量Tango-s三維激光掃描儀在醫學領域的逆向應用，能快速獲取測量數據，為設計、加工、裝配及工藝改進提供全面的數據支持。

逆向工程的簡介

逆向工程（又稱逆向技術），是一種產品設計技術再現過程，即對一項目標產品進行逆向分析及研究，從而演繹并得出該產品的處理流程、組織結構、功能特性及技術規格等設計要素，以制作出功能相近，但又不完全一樣的產品。今天我們要介紹的是骨骼鎖定板的結構逆向的過程。

Tango-s簡介

思瑞Tango-S三維激光掃描儀，其用途是創建物體幾何表面的 點云（point cloud），這些點可用來插補成物體的表面形狀，越密集的點云可以創建更精確的模型。

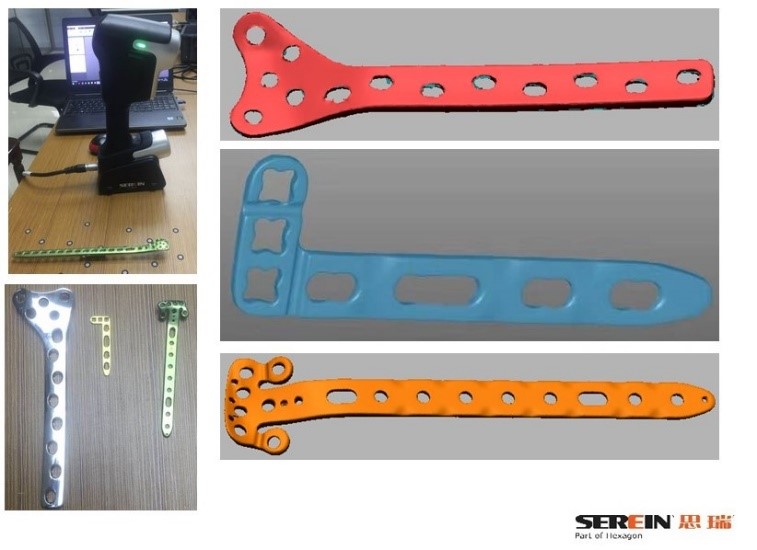

樣本采集

通過Tango-S三維激光掃描儀進行樣本采集后可以將產品的表面結構的點云文件轉換成STL/fbx/Plg等數字格式，為下一步的處理做準備。

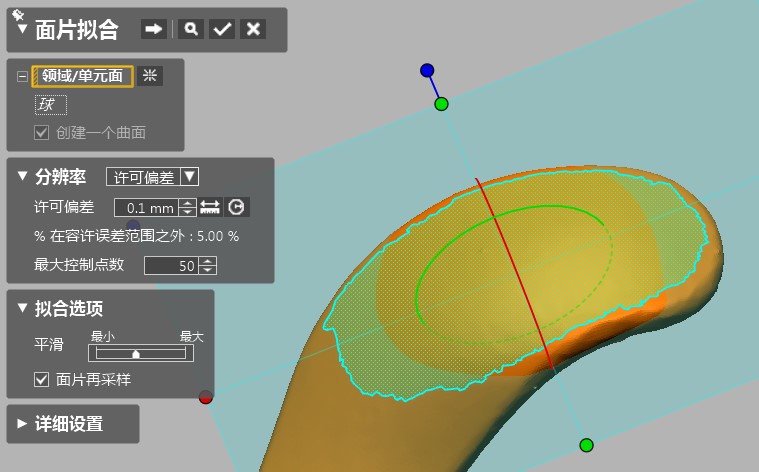

數據處理

使用專業的逆向軟件對點云數據進行處理，消除不需要的噪點優化關鍵部位的參數終得到我們所需要的實體文件。得到的實體文件可以用于生產指導，在模具設計和3D打印領域有著非常明顯的幫助。

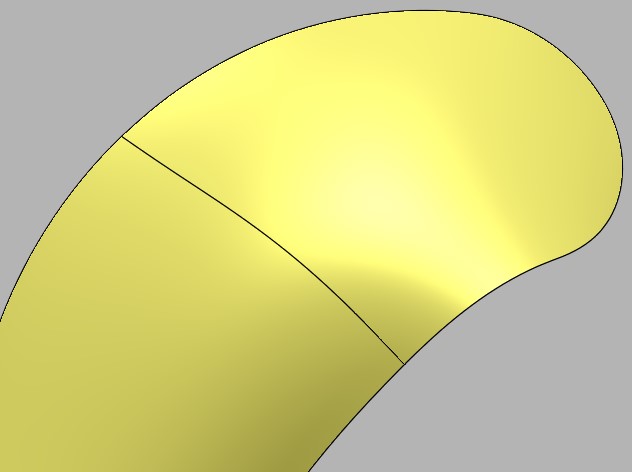

 點云處理成實體

Tango-S三維激光掃描儀產品優勢

1、便攜高效，工作時操作人員手持設備。

2、目標點自動定位，不需要額外機械臂或其他跟蹤設備，被掃描物體可以移動，無需固定；

3、具有快速掃描模式和深孔/死角掃描模式：其中多束交叉線激光掃描，掃描速度快；單束獨立工作線激光，可掃描各種深孔和死角；

4、掃描數據實時呈現，真正實現“所見即所得”；

5、外部環境對掃描精度影響小，即使是陽光直射也能正常工作；

6、可以實現工件動態掃描；

7、千兆網絡數據接口設計，超快數據掃描速度，不失真；
