泵體是輸送流體或使流體增壓的的一種動力機械，工作原理是通過把原動機的機械能轉換為抽送液體能量。泵體的種類多樣，形狀復雜。

泵體（水泵）樣式

泵作為水處理過程中的動力設備，扮演著污水的提升、輸送以及藥劑計量的工作，其重要性不言而喻，在一些關鍵環節的泵設備一旦出現問題，都會牽一發而動全身。因此，生產泵體所需的測量也變得尤為關鍵，需要極高的精準度。泵體的同心度、螺紋孔、光孔同心度有著嚴格要求，泵體的測量需要出具泵體的參數報告且各部位的參數誤差都不能超過規定值。

同心度測量

1、檢測方案

根據傳統測量方式精度低、效率低、重復測量穩定性低等特點，思瑞推出的Croma Plus系列測量機能以高效率、高精度、高重復測量穩定性的優勢能夠完美匹配泵體的測量，搭載PC-DMIS專業測量軟件，人性化操作方法，容易上手。能快速啟動程序，完成測頭校驗、工作校正和豐富的報告模板。輕松應對泵體各個位置參數測量，大大提升測量效率。

2、檢測過程

PC-DMIS可以實現脫機編程，由編程人員離線編好程序后操作員調用程序運行即可，能大幅提升效率。PC-DMIS連接思瑞Croma Plus系列測量機后可以實現動畫模擬、碰撞檢測。優化三坐標測量路徑，自動計算最佳路徑。在測量同心度時提前設置好點密度，自動在泵體內部掃描圓（如圖所示），按照圖紙設置好基準，即可精準的完成同心度的評價。

設置同心度H和K基準

同心度測量圖形分析

在測量螺紋孔時只需設置好泵體螺紋孔的深度和螺距，即可輕松快速de完成螺紋孔的評價。PC-DMIS軟件配合思瑞三坐標密集的掃描測點+自動化的掃描流程，大大提高掃描效率和精度，極高的測量重復性和穩定性讓三坐標快速、高效、精準的完成泵體的各個測量評價。且PC-DMIS軟件專業而簡潔的GD&T評價使得測量結果一目了然。

泵體螺紋孔測量

方案延伸

其它泵體種類如：葉片式泵（動力式泵）、容積式泵(正排量泵）、噴射式泵、水錘泵等，不同泵的類型測量難點各不相同，相同的是皆可采用思瑞Croma Plus系列測量機進行測量。

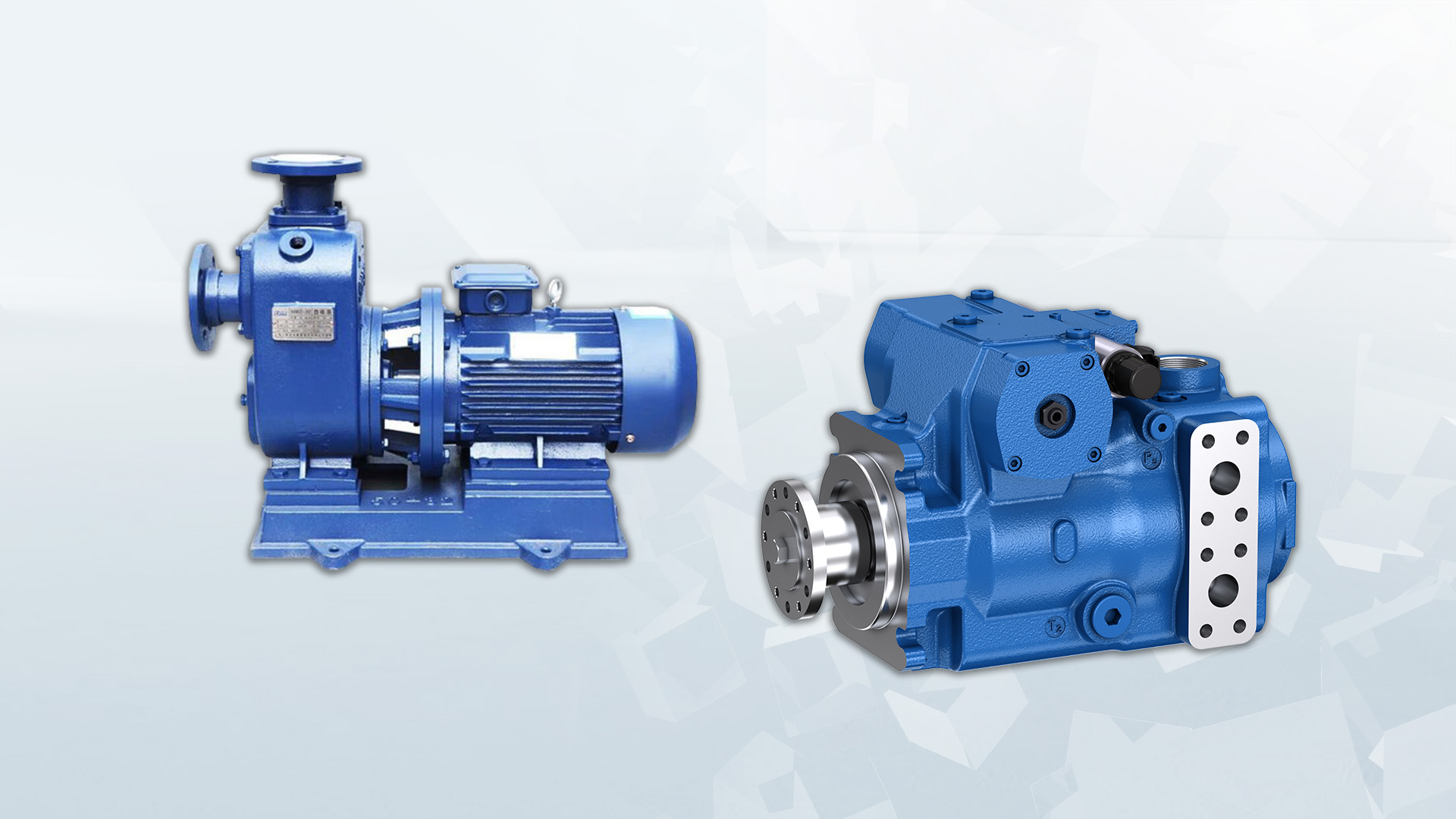

葉片式泵和容積式泵外觀

旋渦泵

思瑞Croma Plus系列測量機以高效率、高精度、測量重復性穩定性高的優勢+PC-DMIS測量軟件的自動化掃描和專業報告，完全契合各類泵體的各項測量需求。
