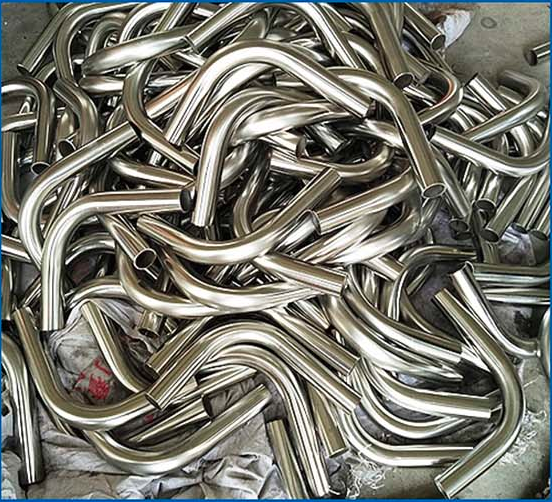

汽車中各大系統彎管紛亂復雜，彎管形狀直徑各異、體型復雜、曲率多樣；這給汽車制造廠商在整個系統的性能穩定性以及安全性方面增添了多重“顧慮”，在生產、安裝過程中更是嘗盡“酸甜苦辣”。

如果沒有精準的三坐標彎管數據，就很容易會忽略一些細微尺寸上的偏差，最終影響到汽車內部零件的安裝以及汽車內部整體結構的設計和空間利用。想要通過實際安裝的經驗對其進行預估，減少偏差，獲取理想效果，更是“天方夜譚”。

彎管屬于異形件，這種自帶調皮屬性的工件讓許多量友在檢測中“絞盡腦汁”；傳統的檢測方案（如游標卡尺檢測、掃描檢測、檢具檢測），耐不住汽車彎管的這些特性，測量方式不靈活，無法輸出精確的數據報告，檢測結果不直觀。

Rational-DMIS管道模塊

三坐標測量管道，主要為要求測量表面點輪廓，及指定位置截面圓尺寸為主。思瑞測量Rational-DMIS管道模塊，提供管道測量便捷解決方案，讓您輕松完成彎管測量

三坐標測量管道，主要為要求測量表面點輪廓，及指定位置截面圓尺寸為主。思瑞測量Rational-DMIS管道模塊，提供管道測量便捷解決方案，讓您輕松完成彎管測量。

/輕松建模/

通過管道數據定義，不用導入3D模型，自動生成管道模型，省去制作CAD時間

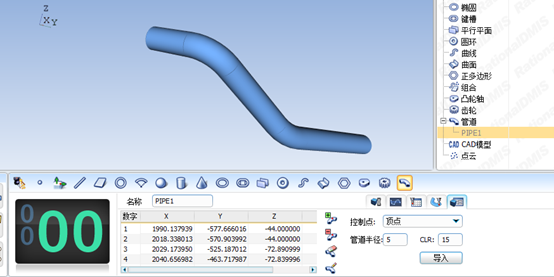

軟件需要的管道數據，支持2種格式，分別是

• 切點格式（Tangent）[LN1] [WK2]

• 控制點是圓柱與連接圓的切點,（X,Y,Z） 不需要輔助參數

節點（頂點）格式（Apex）

控制點是每相鄰兩個圓柱的交點（X,Y,Z），輔助參數相鄰圓柱中間相切圓環中心圓半徑CLR

如下為一份頂點格式數據：

/手動測量/

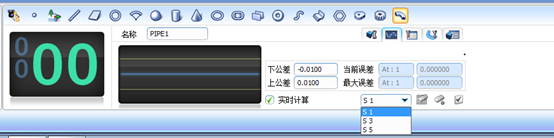

 選擇對應管道段，進行手動測量圓柱，不得少于6個點，至少測量2段

/管道專用坐標系模塊/

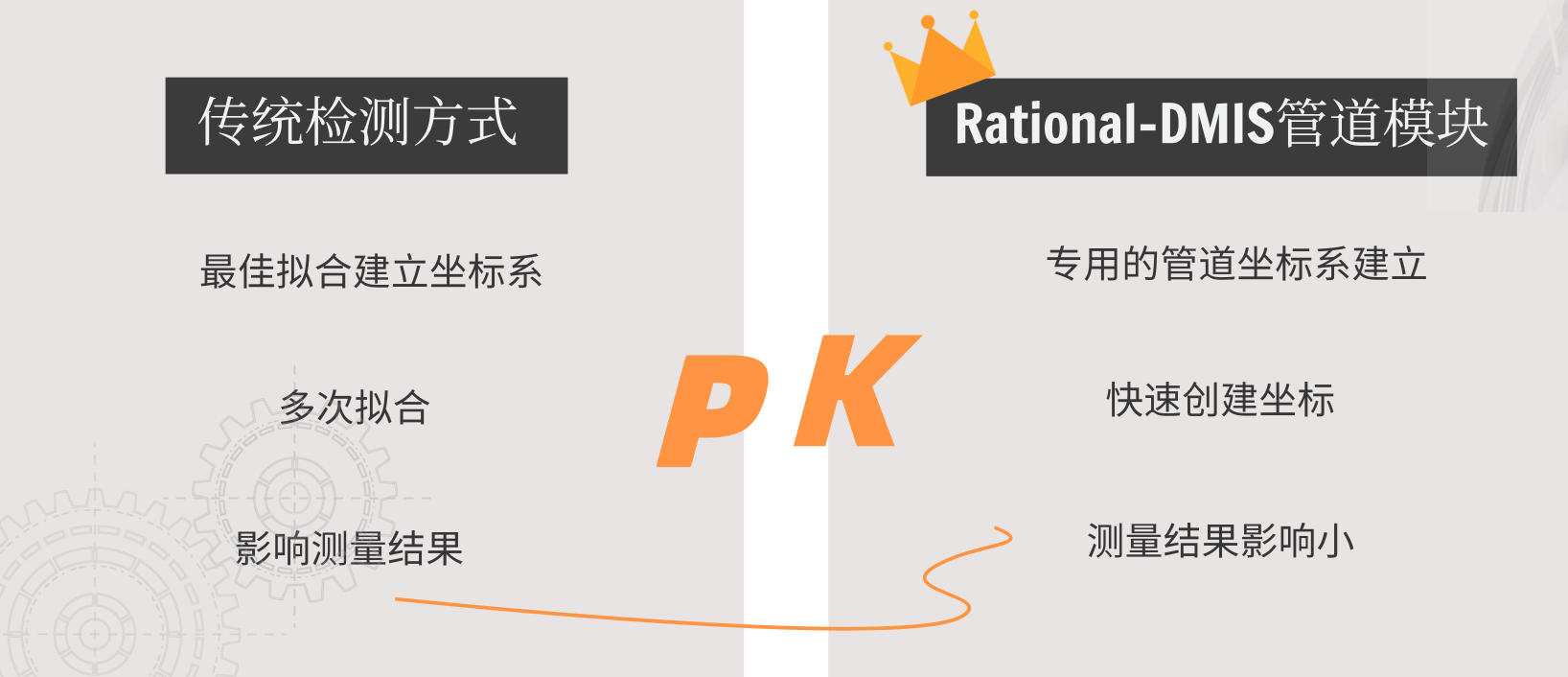

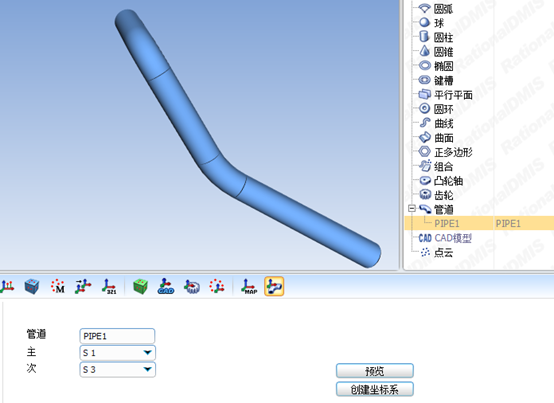

 坐標系對齊更簡單，直接使用管道坐標系命令，拖放手動測量的管道段 ，選擇主次管道段進行對齊

/自動生成測量點/

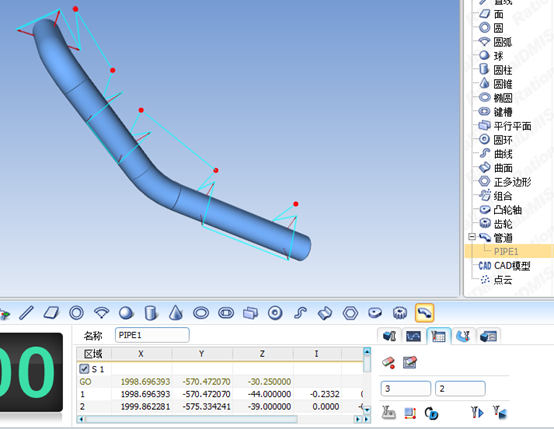

 設置測量行列點數，自動產生測量點，可在不同段拖放不同測頭角度，也可不同段分別生成測量點。

/可視化數據  直觀簡潔/

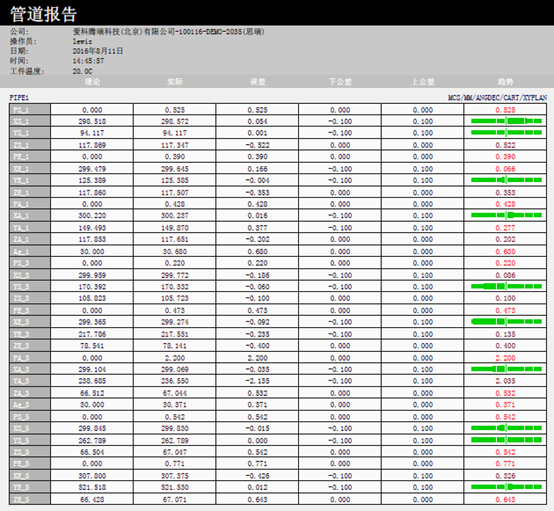

 1、 文本輸出、拖放彎管元素到輸出窗口

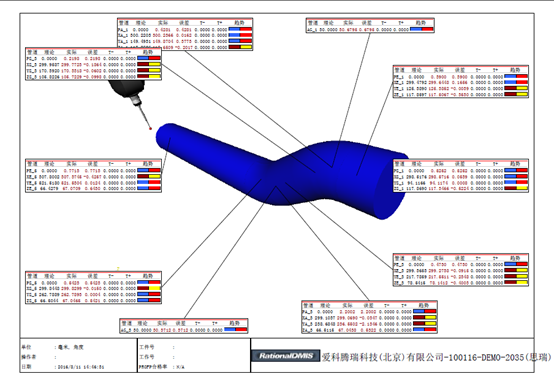

2、圖形輸出、拖放彎管元素到圖形報告窗口

思瑞測量汽車彎管三坐標測量解決方案破解了彎管復雜檢測的難題，引領彎管測量行業新技術浪潮。Rational-DMIS管道模塊還可用于輸油管道的檢測分析。

注意：管道模塊需另開通，詳細可聯系區域工程師咨詢。
