擬合坐標系

當我們使用測量?jī)x器的時候會根據被測量物去選擇儀器的量程。因此思瑞測量三坐標儀器同款會存在多種量程的儀器，就是因?yàn)椴煌蛻?hù)應用場景不同，對機器的量程要求不同。

一款設備多種量程

不過，有的時候就是需要我們考慮極端情況，以便在問題真正發生的時候我們可以輕松解決。所以，當現有的儀器滿足不了測量需求，這樣的情況發生時該怎么辦呢？

測量?jī)x不是普通設備，用的時候買就可以，也不能像日常直尺那樣，不夠的話標記一下接著量，畢竟精密測量也不是單個數據的簡單加和。面對困境時，難道就只能束手無策了嗎？

精密測量并非簡單的加減

當然有其他辦法了，硬件層面的不足，可以依靠強大的軟件去彌補。rational DMIS通過“擬合坐標系”功能的應用，擬合兩個測量坐標系，能夠做到實時改變零件的位置，保留先前的尺寸信息，保證在發生意外磕碰時，重新校準，找回?cái)?shù)據。接下來就以客戶實際的應用案例，展現擬合坐標的功能。

Rational DMIS

應用案例

超越預期的工作

客戶根據生產需要，采購思瑞的Croma 10158型機器，本機的Y軸行程1500mm。在某次測量任務中，工件的Y軸方向長度達到了2000mm。一般而言，這樣的情況就讓測量工作陷入了僵局。

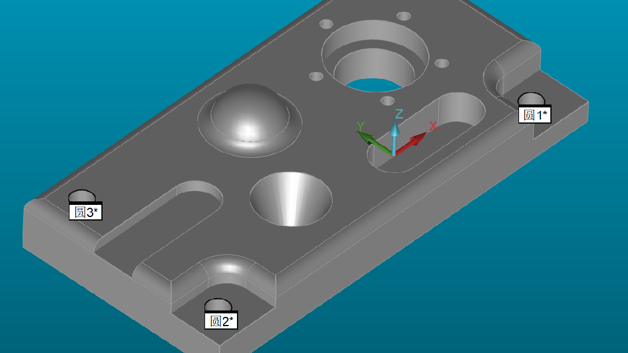

圓2和圓1距離1800mm超過量程

擬合坐標系引入

導入數模,面線圓建立一個坐標系CRD1，模型對齊。然后測量前半部分特征元素圓1

建立坐標系CRD1

將工件移動，使后半部分在測量行程范圍內，利用面-線-圓(同CRD1特征元素一致),建立一個實際坐標系CRD2 。模型對齊。

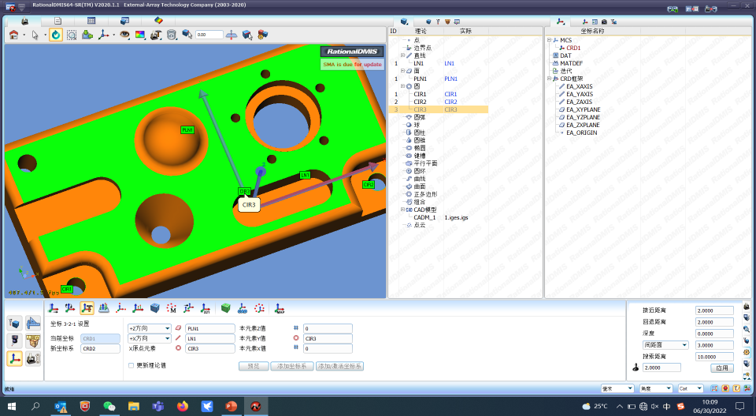

建立坐標系CRD2

將CRD1拖放到CRD2上，完成坐標系的擬合。然后對后半部分特征元素圓2進行測量。

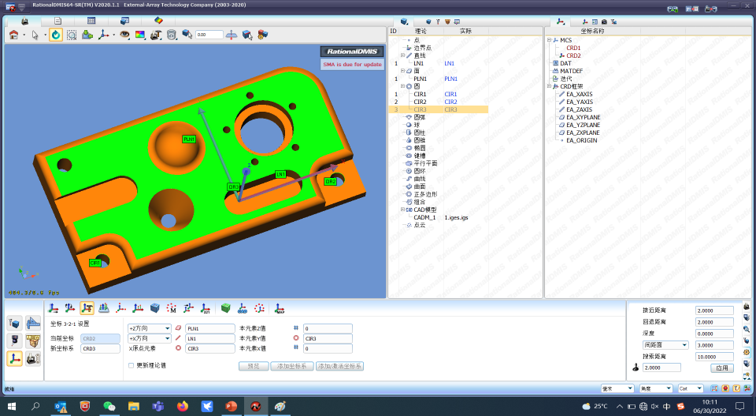

擬合坐標系

經過以上工作，便可對后續測量特征進行測量，完成尺寸評價。
