在現代制造業中，三坐標測量機（CMM）是確保產品質量的重要設備。然而，在處理復雜幾何形狀的工件時，單一測針往往無法滿足多種測量需求。這時，探針更換架就成為了提高測量效率的關鍵。 那么問題來了，在測量過程中，如何使用探針更換架以及如何校驗?zāi)?？下面一起來看看吧?/span>

1、“檢查更換架是否裝正”

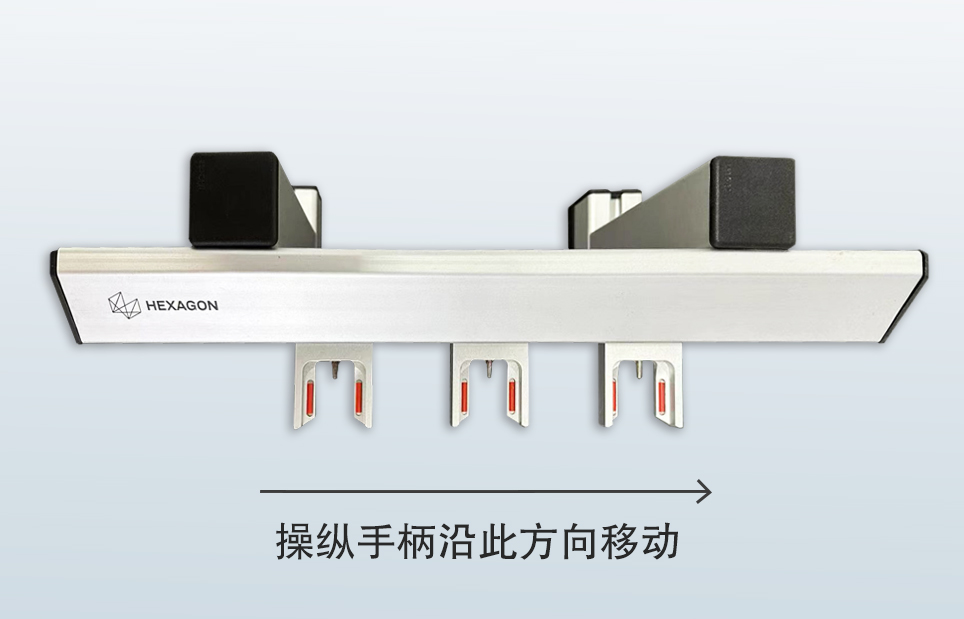

使用手柄鎖定與更換架平行的一軸，操作手柄往另一方向移動，確保測針不觸及更換架。這樣，在更換架裝正完成后，可以有效防止測針在更換過程中出現撞針、卡住的現象。

2、“根據實物配置更換架型號”

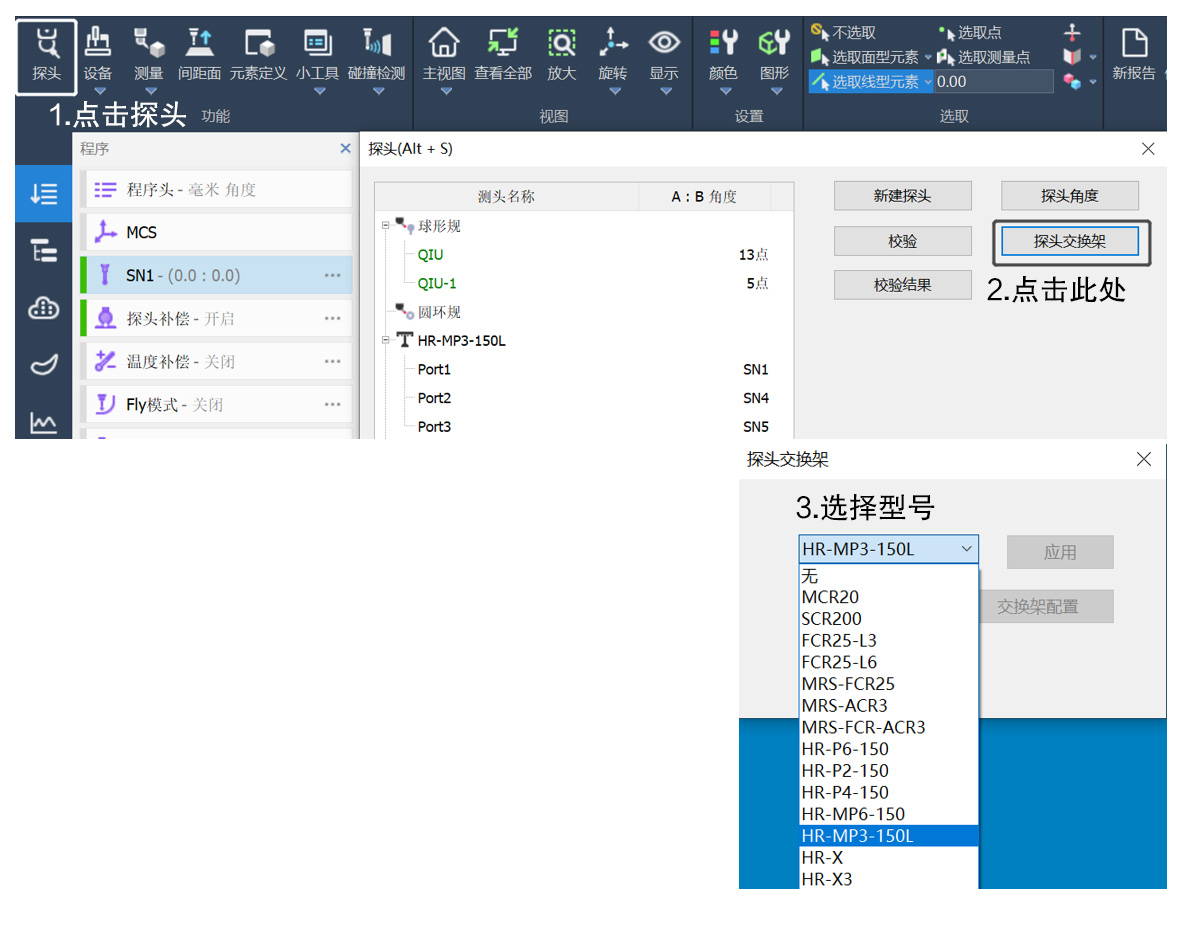

依次點擊“探頭”-“探頭更換架”命令進入更換架配置界面，在此界面選擇符合您實際需求的更換架型號。

3、“設置?？克俣扰c?？课恢谩?/h2>

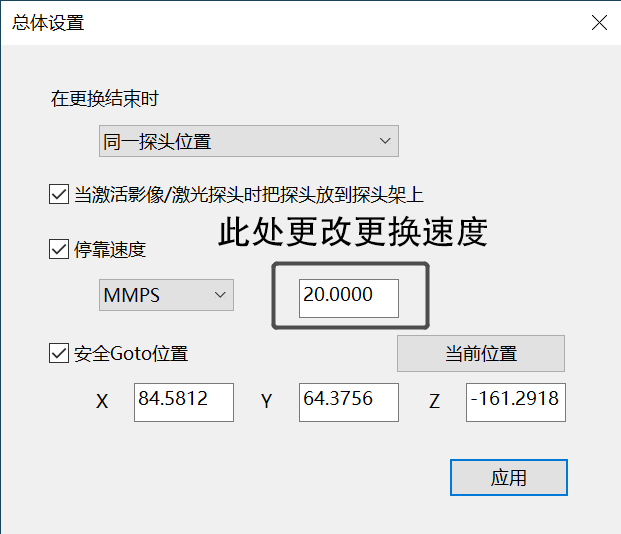

① 在探頭更換架界面中選擇“總體設置”，以設置探頭更換速度，并從安全位置執行探頭更換操作。

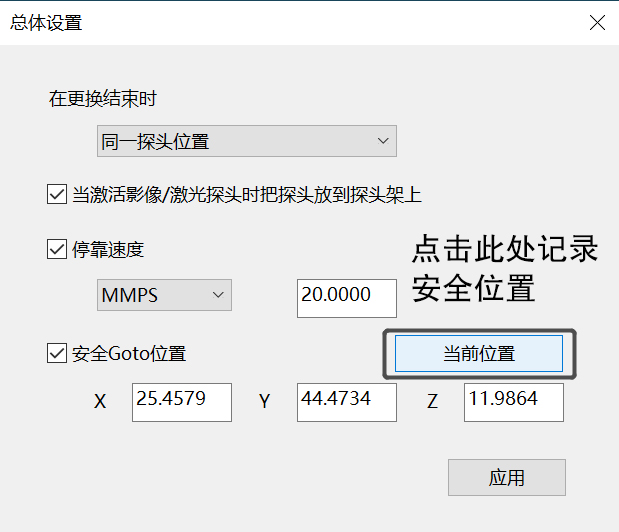

② 在設置更換安全位置時，可使用手柄將測座移動到合適位置，而后點擊“當前位置”記錄各坐標位置后，再點擊“應用”。



4、“進行更換架配置”

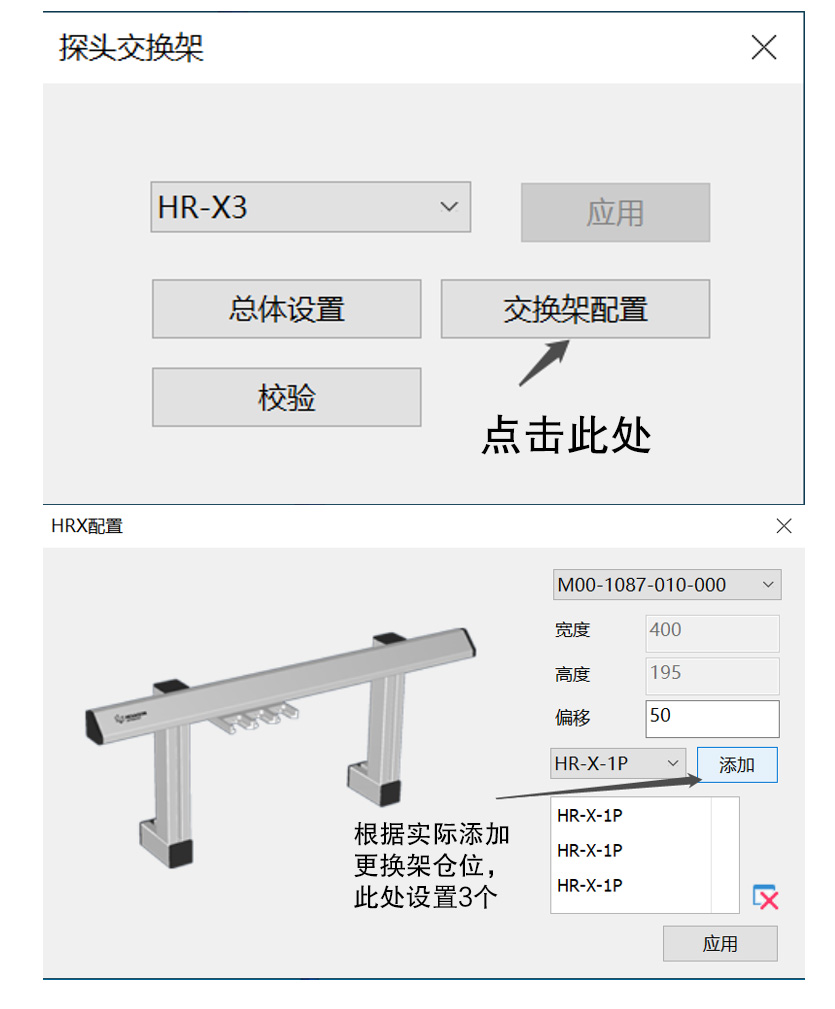

點擊“交換架配置”進入配置界面，以調整更換架的相關參數，如下圖所示：

5、“進行更換架校驗”

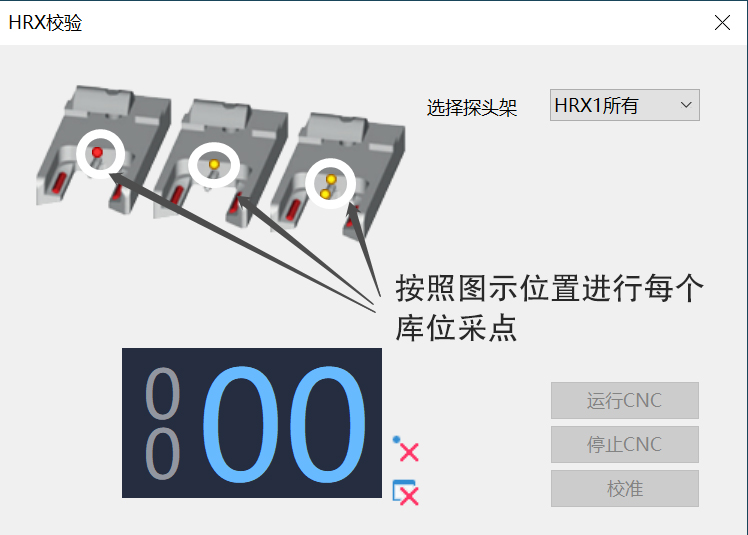

① 根據下圖中每個庫位的打點位置，手動操作手柄觸測所有采集點。

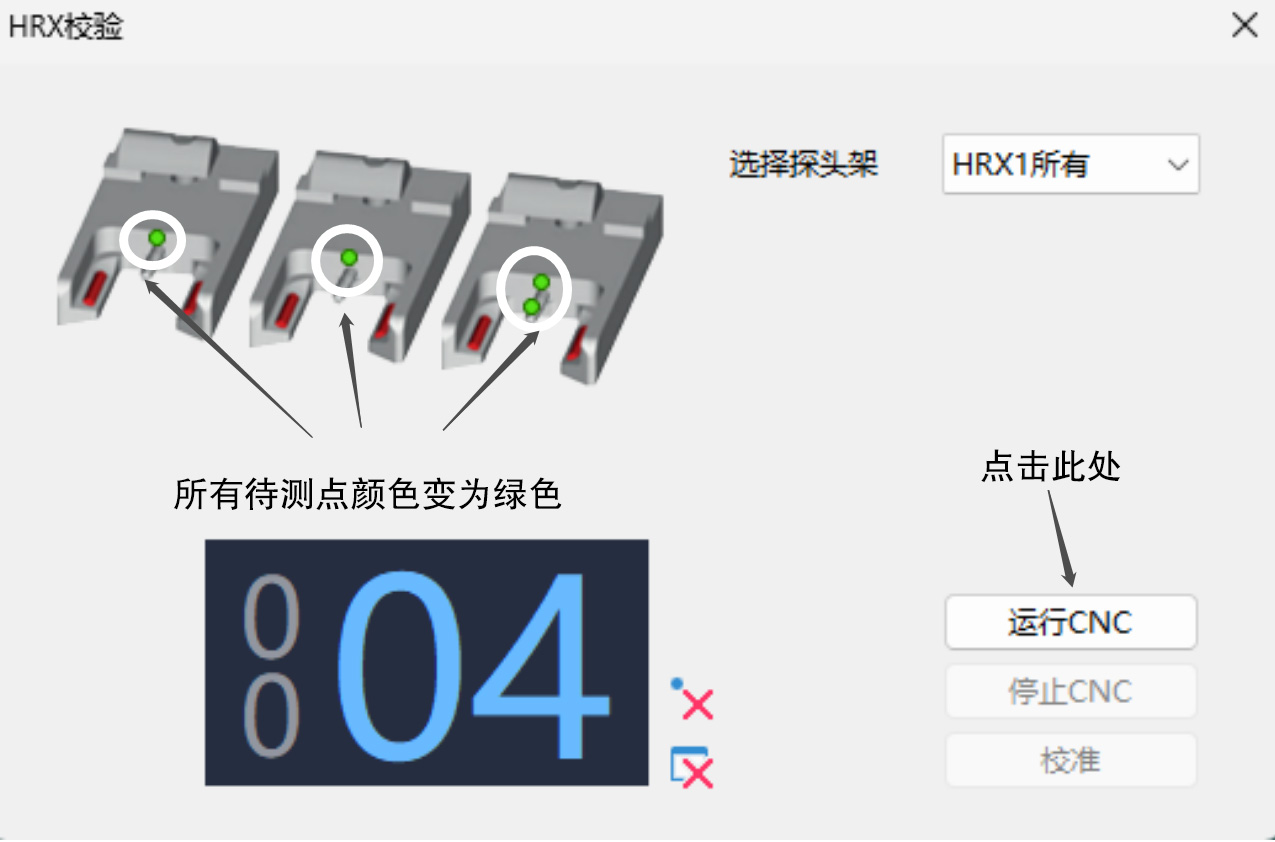

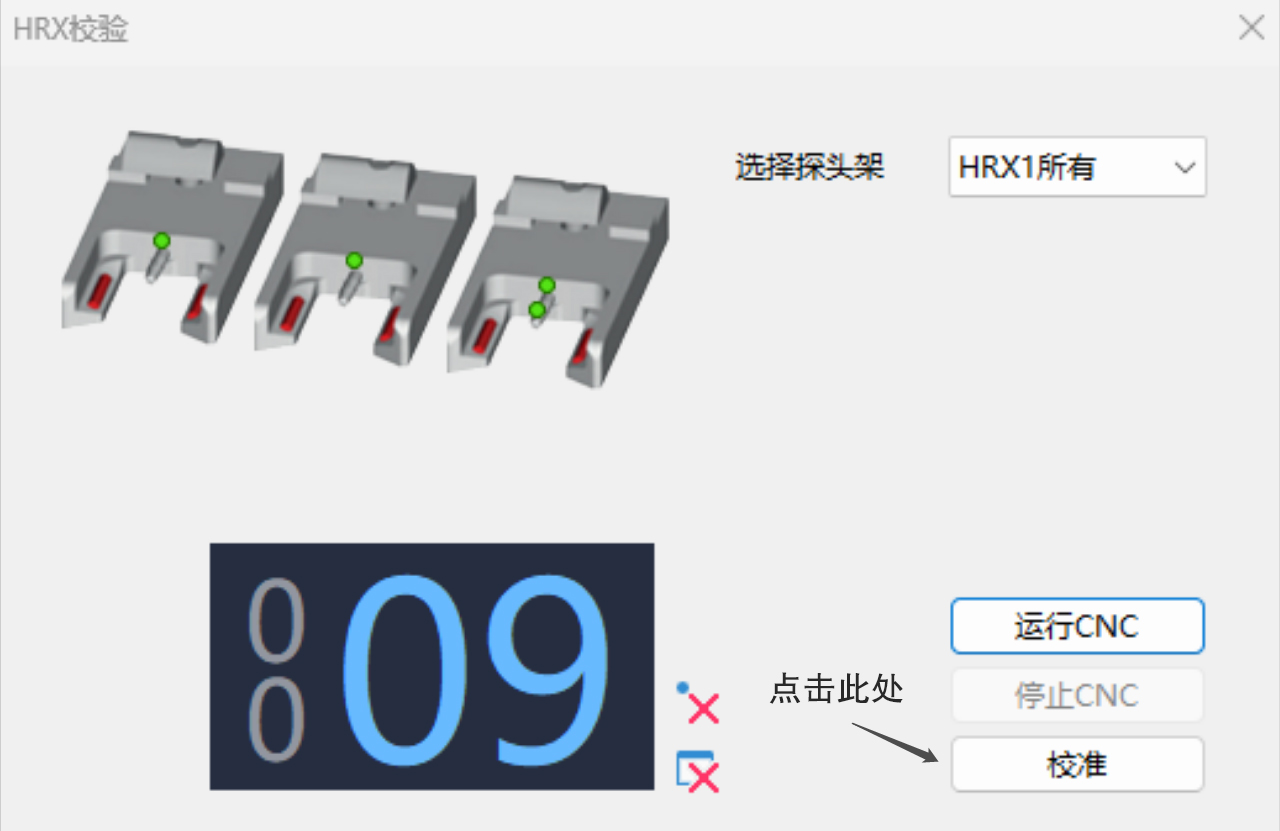

② 手動采集所有點后，圖中待測點顏色將全部變?yōu)榫G色，此時點擊“運行CNC”，機器將自動對更換架進行校驗，如下圖所示：

③ 待機器自動校驗完后，點擊“校準”完成更換架的校驗過程。

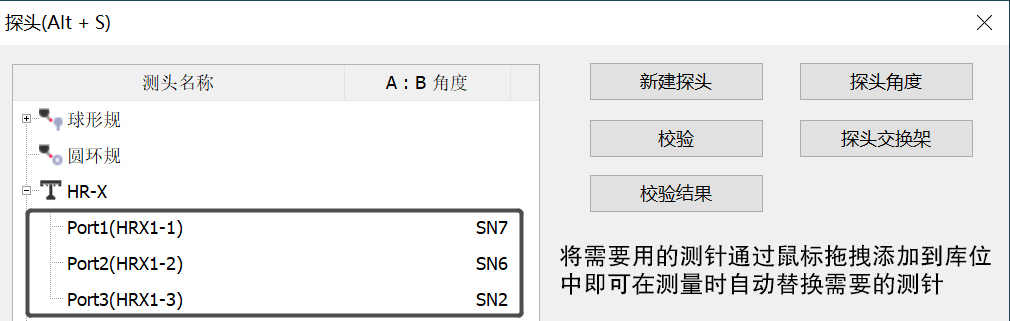

④ 返回“探頭”命令界面，通過鼠標將所需的測針拖放到空庫位中，即可在測量中實現測針的自動更換。

合理配置與校驗 HR-X 探針更換架，能顯著提升三坐標測量機的效率，并確保測量結果的高精度與可靠性。思瑞測量提供多種測量解決方案，助力企業提升產品質量與生產效率。無論是需要高性能的測量設備，還是專業的技術支持，思瑞測量都是您的理想選擇。
