輸出一份完整的三坐標測量報告時，需要完善表頭信息，包含測量數據以及設置表格的輸出路徑，今天我們介紹如何使用變量在運行程序時對表頭信息的完善以及輸出路徑的控制，給客戶提交一份滿意的三坐標檢測報告。。

功能應用場景

此方法適合在運行三坐標測量程序評價完公差尺寸后，直接在程序中對測量報告時對表頭信息的填充，比如報告名稱，測量員姓名，以及報告保存路徑的設置，

效果展示如下：

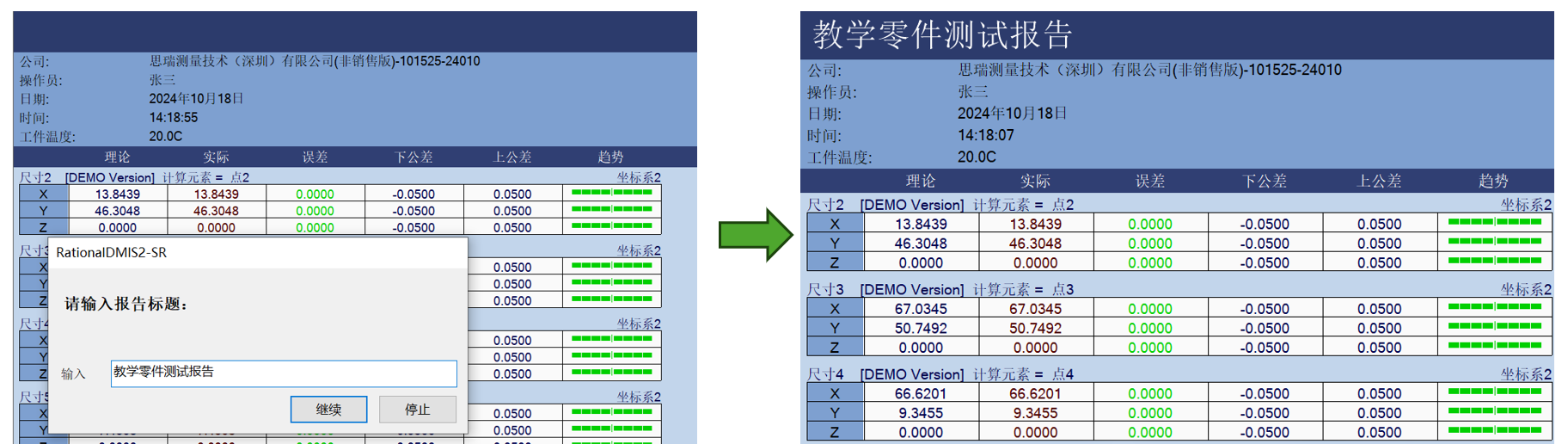

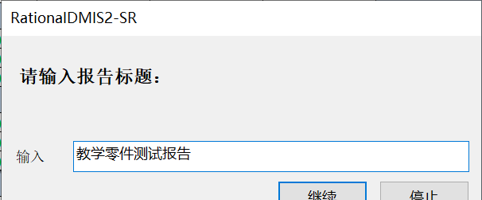

運行程序，公差評價完后彈出輸入報告標題對話框，輸入報告標題后，完善報告標題

方法介紹使用軟件：

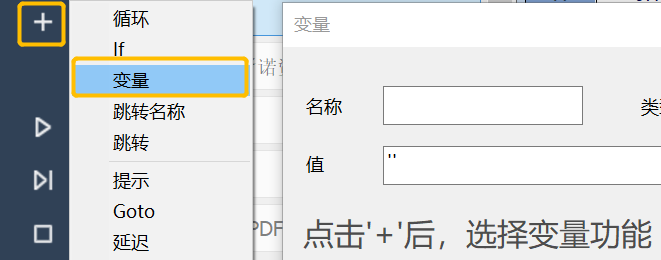

RationalDIS2第一步，定義變量VAR1控制報告標題輸入，步驟如下：按照下圖步驟進入新建變量窗口。

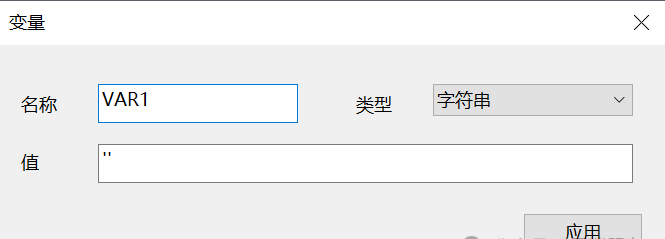

在變量窗口中設置變量名稱為VAR1，變量類型為字符串，點擊應用。

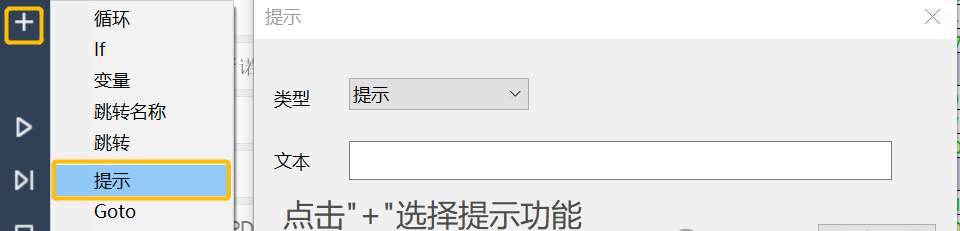

按照下圖步驟在程序中增加提示窗口用來提示用戶輸入報告標題。

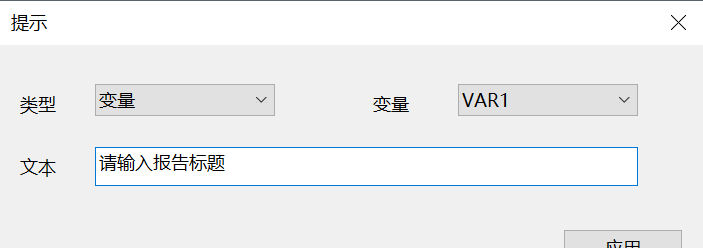

在提示窗口中設置類型為變量，變量為VAR1并在文本欄輸入下圖所示字樣，將字符串賦值給變量VAR1。

按照相同的步驟定義變量VAR2，VAR3控制操作員姓名輸入和文件保存路徑。

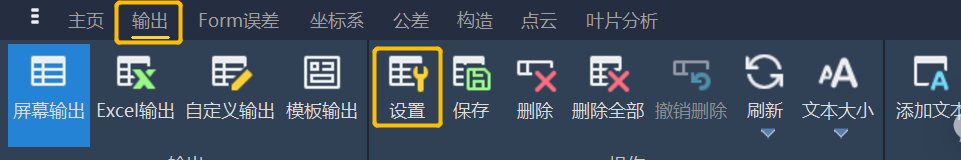

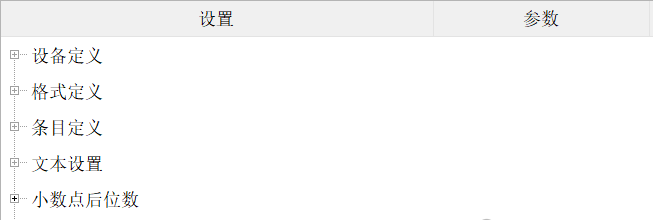

第二步，在輸出工具欄下，選擇設置進入報告設置界面，入下圖：

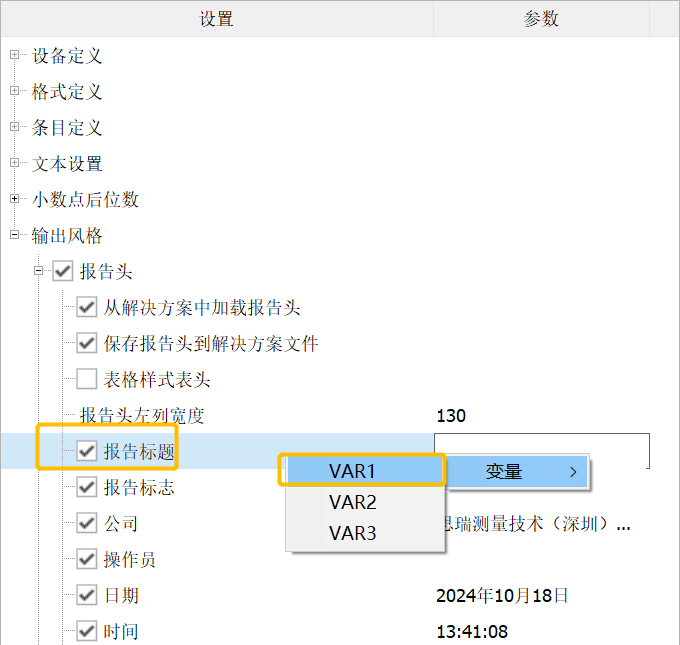

在輸出風格中展開報告頭下拉選項，雙擊報告標題右側空白處，鼠標右擊選擇VAR1變量，如下圖：

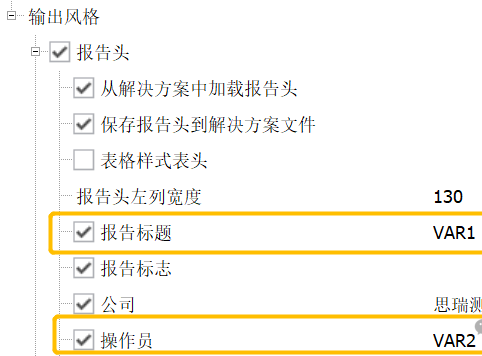

按照相同操作將VAR2設置在操作員選項欄中，如下圖：

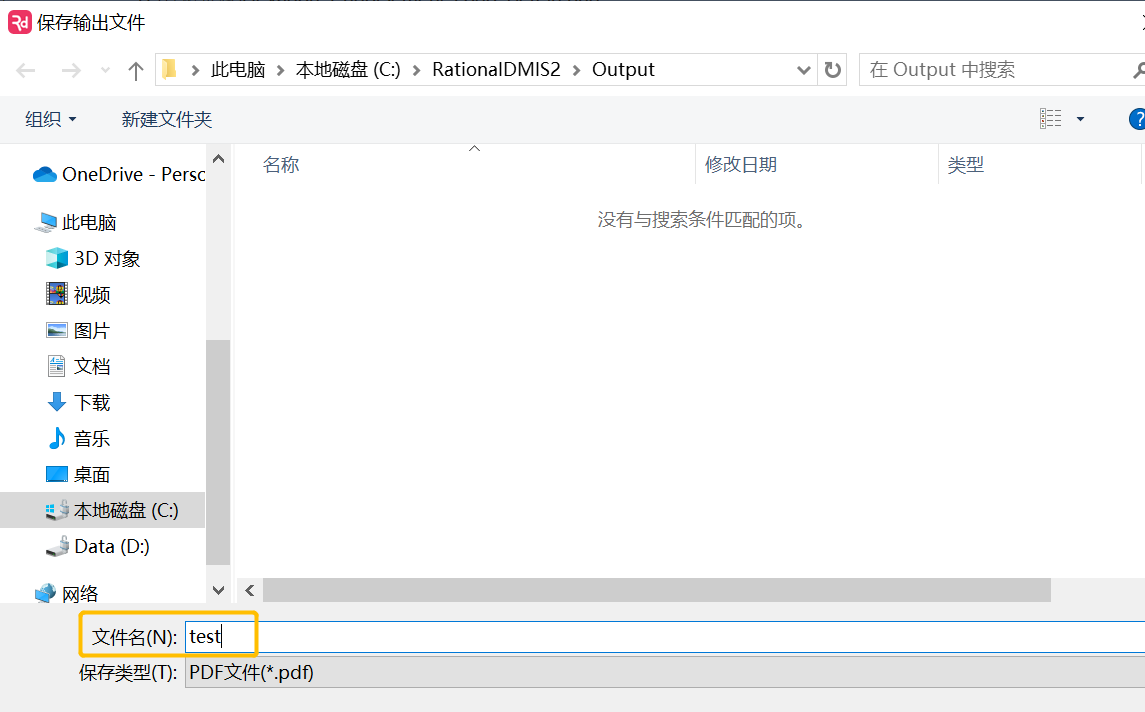

第三步，在輸出工具欄點擊保存，彈出保存文件窗口，設置保存文件名與路徑，如下圖：

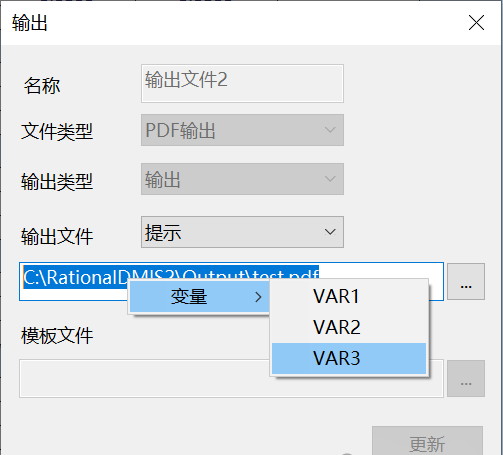

第四步，雙擊生成的保存PDF程序語句，進入輸出窗口界面，選中保存路徑，鼠標右擊在變量中選擇VAR3，后點更新，如下圖：

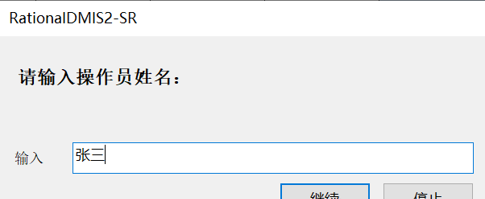

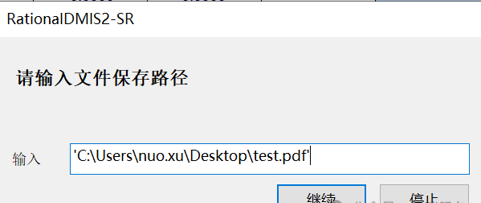

三坐標測量機運行程序時，在彈出的提示框中依次輸入內容后，點擊繼續，即可實現變量控制填寫表頭信息與保存路徑，如下圖：

通過上述步驟使用變量控制報告標題，三坐標操作者以及將報告保存在桌面上，如下圖：
