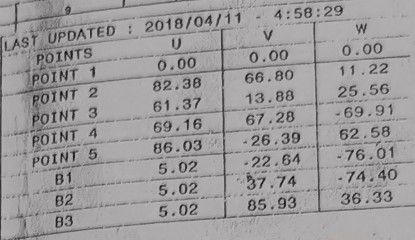

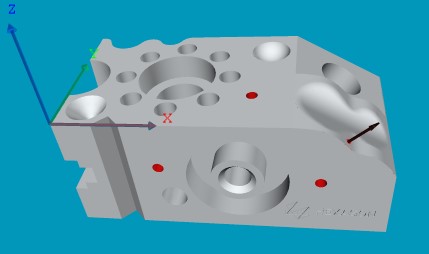

在平常注塑件、檢具、壓鑄件、模具等工件，通過三坐標測量機進行檢測過程中，有時候會遇到圖紙要求對指定測量點位進行測，查看數據偏差。如下圖：

下面列舉兩種方式如何獲取指定位置。

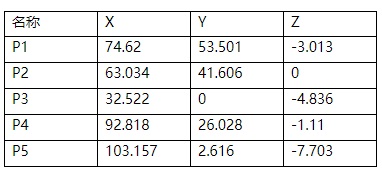

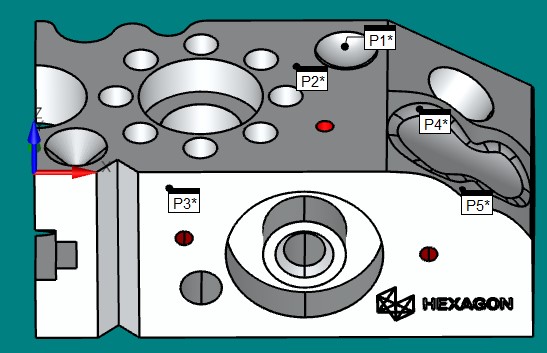

一：有圖紙，有點坐標，通過坐標點搜索點位。

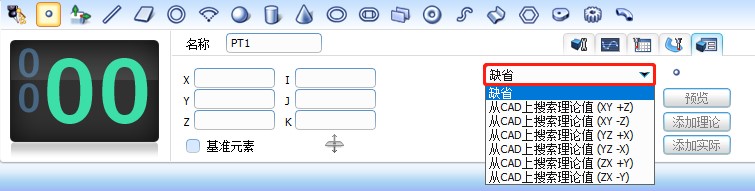

在三坐標測量軟件Rational-DMIS界面中，找到元素定義這一欄，通過從CAD上搜索理論值的方法獲取點。

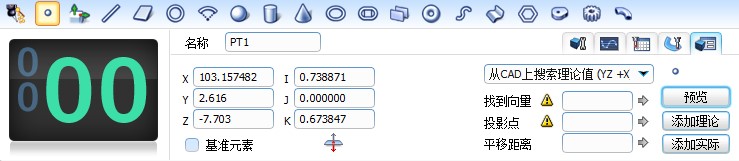

以點5為例，該點矢量方向與X+更接近，故選在從CAD上搜索理論值（YZ +X），如下圖：

預覽圖：

然后添加理論即可。

備注：從CAD上搜索理論值可根據點的矢量方向和哪個坐標軸更接近，然后通過另外兩個坐標搜索該矢量方向的點，這樣搜索到的點位更加準確。

二、數模中帶點云數據，可以通過點云操作器，獲取點。（需設計在數模上繪制點）

在三坐標測量軟件Rational-DMI軟件界面中，按如下步驟進行操作，即可。

點云右鍵--激活操作器--矩形框選擇--框取數?！砑觾?nèi)部點—將點云拖放到雙數據窗口元素窗口的點上，生成點。

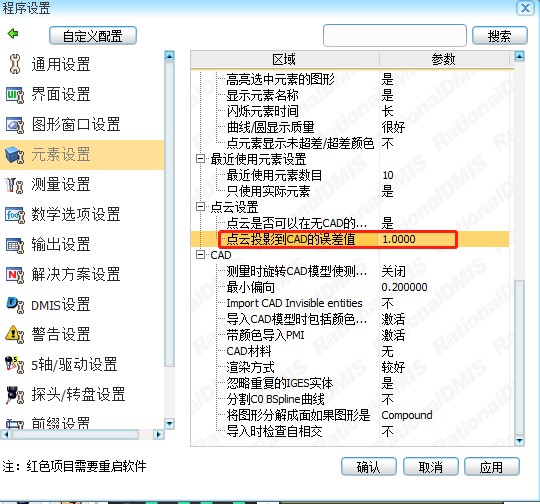

當出現少點的情況，點云設置中點投影到CAD的誤差值改大點。
