在操作三坐標測量儀rational-DMIS軟件輸出測量結果時，傳統的PDF報告在數據的統計和分析中非常不便，EXCEL表格可以幫助我們統計測量數據，制作過程控制圖，在產品的生產過程中，過程控制不僅可以快速發現不良品，而且數據的分析結果可反作用于生產過程改善生產工藝，降低生產成本。

產品尺寸輸出至“固定”的檢測表里，需要通過DMIS語句定制輸出。但對于沒有語言類編程基礎的用戶來說，操作相對困難，讓人望而卻步，只能選擇手動去填入EXCEL，這將耗費大量的時間，并且還容易抄寫錯誤，給公司帶來不必要的損失。

現在我們可以通過三坐標測量儀Rational軟件強大的“拖拽”功能，無需人工去寫語句，鼠標拖拽即可，快速實現自動編寫語句，簡單易學易上手。

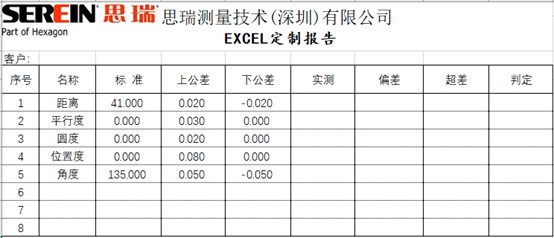

01準備一個存儲數據的Excel表格

可以創建一個新Excel表格，也可以選擇已有的Excel表格格式。

02拖放Excel表格到輸出窗口

以下圖中紅色方框中的幾個尺寸舉例，將它們輸出到Excel表格，先從電腦桌面鼠標左鍵點擊Excel表格拖拽到三坐標測量儀rational-DMIS軟件報告窗口。

03將公差賦值到變量

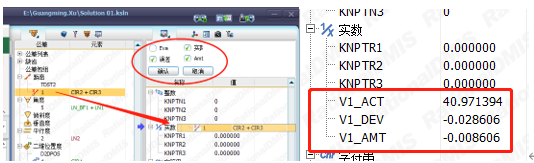

在雙數據區，依次拖放公差到實數變量區，等軟件彈出選擇窗口時選擇要輸出的內容，點擊確定即可完成賦值。

04輸出變量到表格

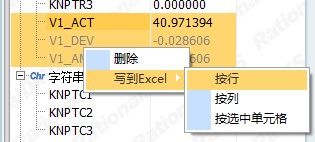

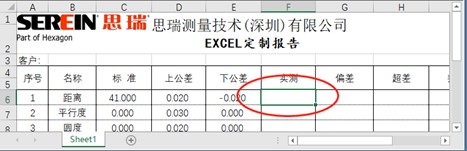

完成賦值后，首先在表格中選中要寫入數據的單元格，然后選中所有要輸出的變量，再使用鼠標右鍵，選擇寫到EXCEL，再選擇‘按行’還是‘按列’，即可完成數據輸出。

剩下的數據依次這樣操作。數據全部輸出完成后，點擊EXCEL功能中的退出按鈕，退出表格。

以上所有操作在打開自學習狀態時，三坐標測量儀rational-DMIS軟件可以自動生成對應的程序語句。
