模具質量的高低，關乎后期產品的質量、產量、和成本，因此確保模具質量是模具制造過程中的重要環節。針對精密模具結構精細、大批量的測量需求，思瑞測量STANDARD系列影像測量儀與功能強大的METUS軟件相結合，快速解決電子模具精密計量需求。
影像測量儀方案詳解
一、 測量要求
測量平面的平面度（25mm*25mm）,需要測量4組數據，5*5,15*15,25*25,50*50，四組數據跟客戶的OGP線激光的數據對比，看哪組數據更接近
二、固定方法
采用橡皮泥固定即可
三、 檢測過程

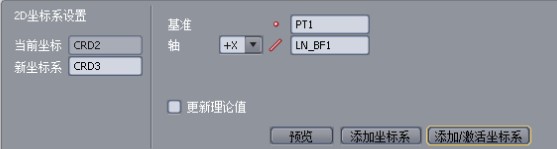

兩點間建立坐標系
檢測過程：
測量一個點，通過拷貝的方式編程，后運行即可.通過高分辨率工業級彩色相機，提取精密電子模具表面的坐標點，通過影像測量儀中軟件處理技術轉換成坐標系測量空間中的幾何要素。

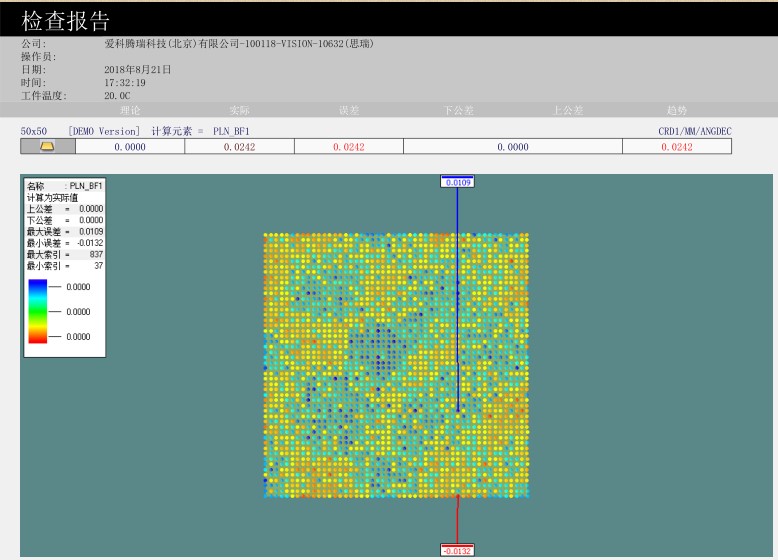

四、輸出報告
METUS軟件所測出來的報告數據簡單分析，點數越多越接近真實值。
思瑞測量STANDARD系列影像測量儀在造型及結構別具匠心，在生產制造上，基于全球化的供應鏈接，思瑞測量對品質嚴格把控上思瑞一向“很軸”。這份“軸”，從對每一個零件的甄選就開始，反復的“較勁”，只為交給客戶滿意、放心的影像測量儀產品。
思瑞測量專業研發生產與銷售:全自動影像測量儀，高精度影像測量儀，二次元影像測量儀、2.5D影像測量儀、2.5D影像+測針復合型影像測量儀、CNC全自動影像測量儀、三坐標測量儀、影像測量系統等產品。
思瑞測量高精度復合式影像測量儀，采用?？怂箍档腛PTIV 雙Z 軸技術，具備高精度，測量精度達0.001mm，高靈活性，經久耐用，廠家直銷，大幅縮短測量時間，避免人為誤差，降低生產成本，歡迎咨詢采購。
