三坐標Rational軟件快速輸出excel報告（下）

發表時間：2021-08-31 21:08:58 作者：思瑞瑕疵檢測來源：www.derefr.com 瀏覽：5473

上期我們分析了三坐標Rational軟件輸出excel報告的難點，這一期重點講述高效輸出測量報告的實時操作。

3軟件中定義模板

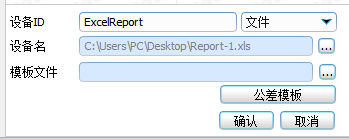

1、在輸出窗口（F5）——打開設置——設備定義——右鍵定義設備　

2、設備ID命名：如ExcelReport ，類型選擇文件　

3、設備名：選擇剛才另存的Report-1.xls，提示覆蓋，點擊確認。

三坐標Rational軟件快速輸出excel報告（下）(圖1)

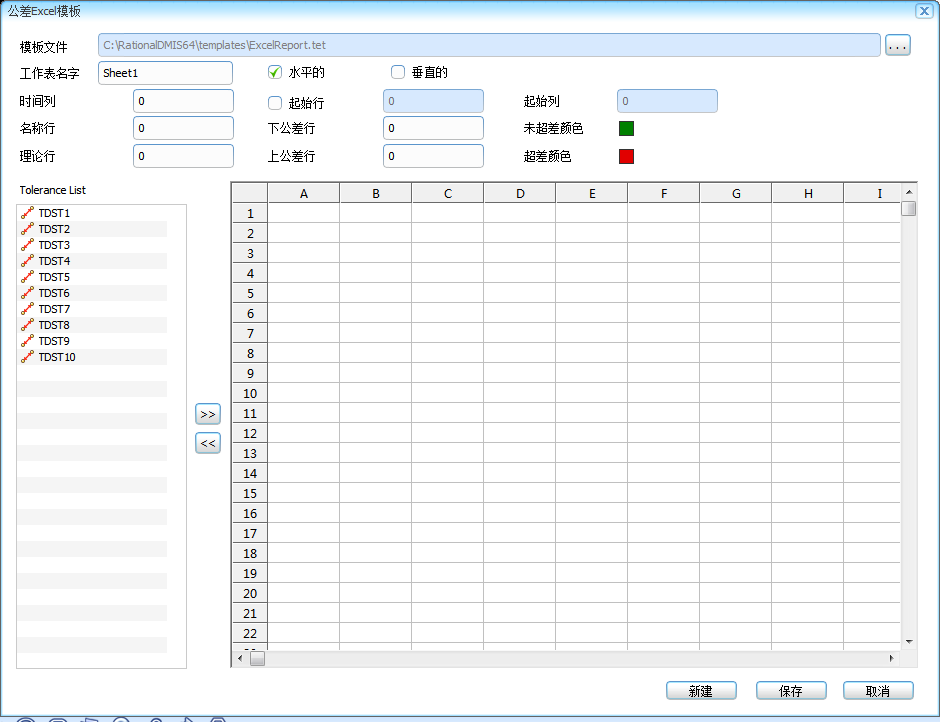

4、點擊公差模板，點擊右上角 “...”按鈕創建一個新的公差模板，如：ExcelReport.tet　

三坐標Rational軟件快速輸出excel報告（下）(圖2)

5、設置水平垂直輸出類型，注意工作表名稱要與模板表名稱一致　

6、設置理論值與公差的輸出行或列，不輸出則設置為0，如圖為垂直輸出設置，　

7設置公差輸出位置，注意要在實際位置的下一行和前一列位置設置

在左側選擇所要公差，點擊向右傳送，得到如圖情況，保存：

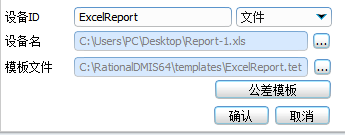

8、點擊下圖確定　

三坐標Rational軟件快速輸出excel報告（下）(圖3)

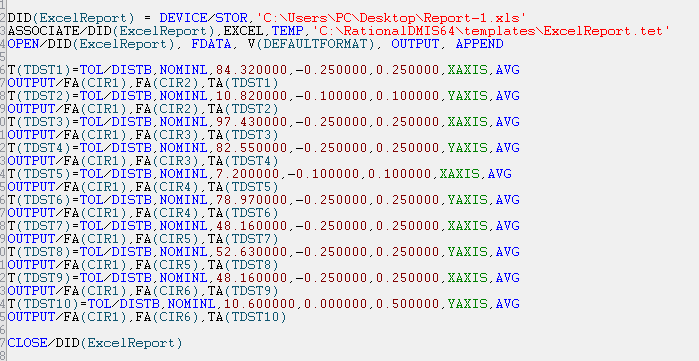

9、程序編寫：如圖所示，將公差放在打開與關閉中間，設置輸出模式為追加模式

三坐標Rational軟件快速輸出excel報告（下）(圖4)

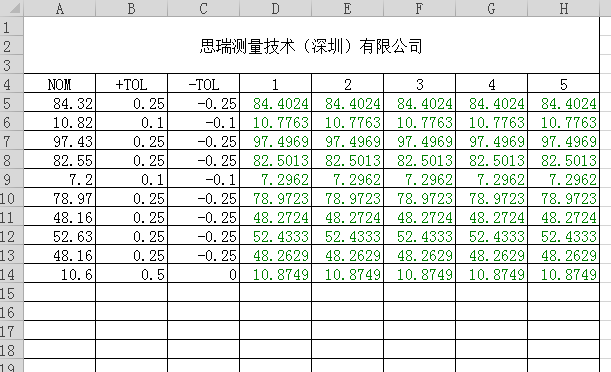

10、運行多次程序后效果如圖

三坐標Rational軟件快速輸出excel報告（下）(圖5) 　

三坐標測量軟件操作完整視頻

視頻1

（想要觀看完整視頻的量友，請關注思瑞測量官方微信公眾號搜索近期文章）

注意

如果需要重新輸出，則將原始報告模板文件，重新另存一個新文件，注意這個原始報告文件不是上文中的Report-1,否則會繼續往后輸出，如文件名變更，則程序中對應變更即可。

Rational dmis軟件是海克斯康集團旗下的一款嗎三坐標測量軟件，與另一款PC-DMIS軟件一起“并肩作戰”，軟件強大的兼容性為思瑞測量Croma家族三坐標測量儀帶來更多可能性。
