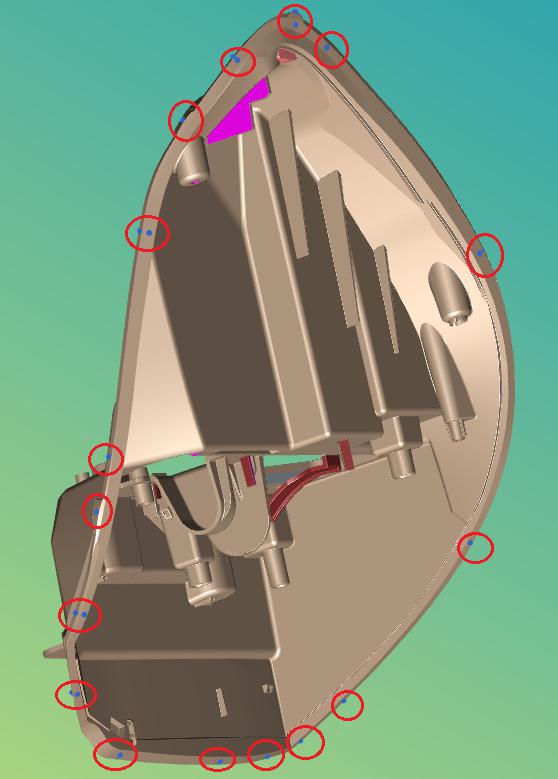

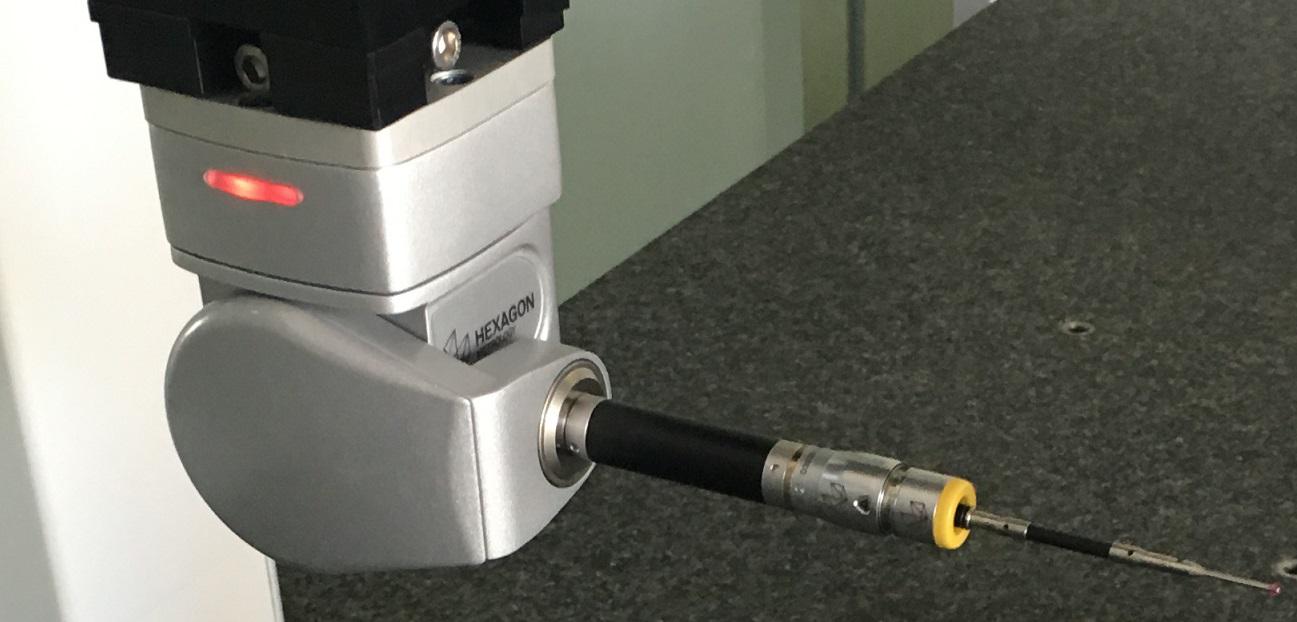

客戶需要對汽車大燈測量，選擇思瑞三坐標來進行測量。此次檢測的汽車大燈需要測量位于裝配位置30~40的點，得出指定點在矢量方向上的誤差，測量公差為±0.3MM。經綜合考慮使用思瑞三坐標CROMA，配合測頭加長桿能滿足測量需求。
思瑞CROMA是一款經典三坐標測量儀，兼顧高穩定性和高效率，被廣泛應用于汽車加工、白色家電、電動工具多使用場景，集團全球化供應鏈平臺，讓其配備了別于同價位競品的高水準配置。
汽車大燈形狀相對復雜，所以需要思索如何裝夾穩固以進行測量工作，事先考慮所有的尺寸及基準。裝夾時選用組合型柔性裝夾減少形變，同時避開測量點，裝夾完畢后就能進行測量。
測量時需先導入IGES格式或STP格式的CAD數模。后取3個圓元素通過迭代法建坐標系。根據圖紙找出需要測量指定點，并輸入理論值方便進行評價分析，完成檢驗并輸出報告輸出報告。在檢測報告的顯示中，紅色為正向超差，黃色為負向超差，在圖形區域中的為公差范圍內。
通過優秀的軟硬件結合，很好地完成此次測量任務。PC-DMIS的交互式圖形化界面大幅降低使用成本，簡單易懂。豐富的功能也讓他擁有很高的實用性，在此次測量中程序鏡像功能就節省了大量測量時間，同時豐富的CAD應用功能也帶來不少便利。。
