由于模具制造自身精度，以及鈑金件在沖壓成型之后自身回彈等因素，導致打出來的產品精度達不到客戶要求，使用原始的三坐標測量方法不僅耗時，而且無法得到全面的偏差信息。
對于鈑金件誤差檢測的問題，思瑞采用手持式三維掃描儀進行掃描測量，先對其進行標記點掃描，得到全局的定位，然后對其進行掃描激光點獲取三維數據，將掃描數據導入比對軟件與產品的數模進行3D比較，得出該產品與數模的全面偏差信息，并生成檢測報告。
Step1:快速貼上定位標記點，無需做噴粉等預處理；

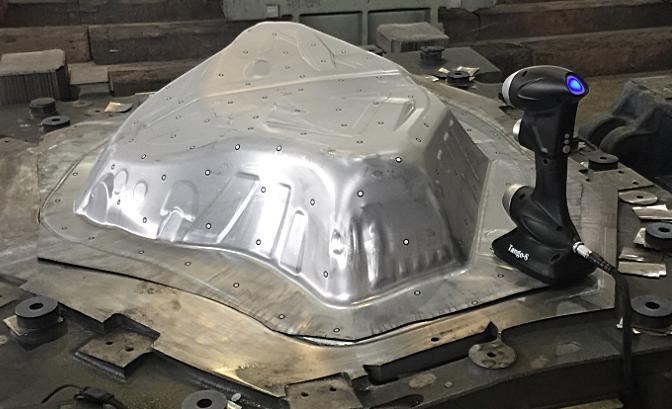

Step2:手持式三維掃描儀Tango-S掃描產品，快速準確的獲取產品表面復雜的三維數據；

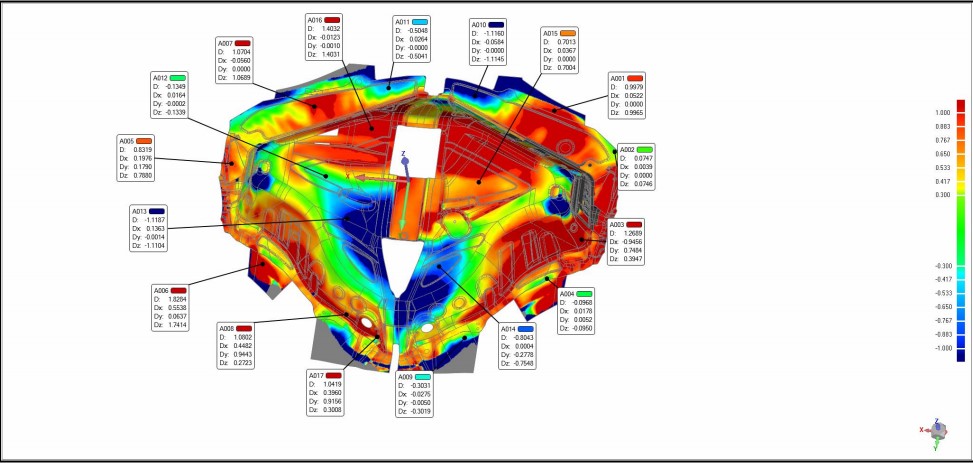

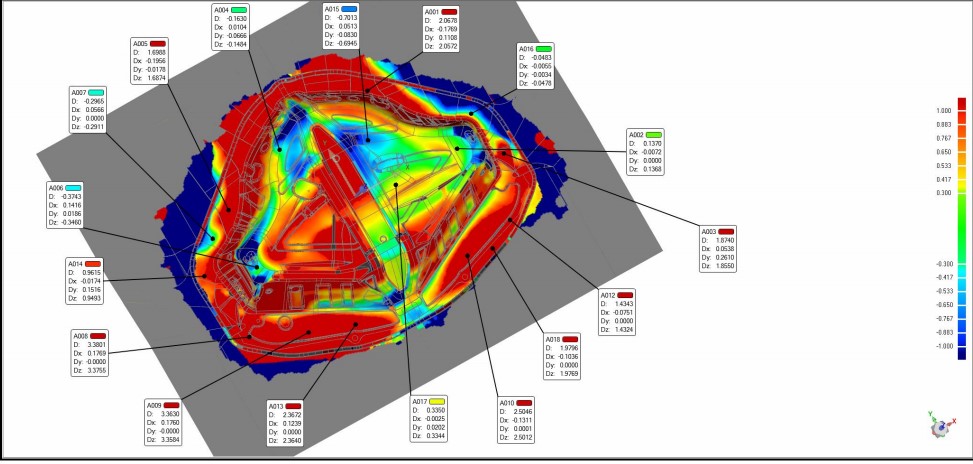

Step3:將獲取的三維數據與產品的數模進行3D比較，得出相關偏差信息。

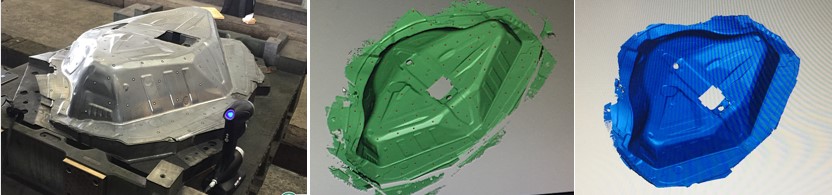

現場掃描實物圖------掃描獲得的點云數據------自動封裝三角面片數據
汽車鈑金的生產已成為衡量汽車行業制造水平的重要標志。與傳統的三坐標測量方法相比，思瑞的手持式三維掃描儀在鈑金行業的應用上不僅能夠節省大量的測量時間，而且可以準確的獲得了產品偏差數據，幫助客戶快速全面解決鈑金全面偏差對比測量的問題。
思瑞測量關節臂三坐標是SEREIN設計的通用型Tango-R 系列，關節臂測量機是一款通用性強，高性價比的檢測設備。可根據應用場景量身定和解決方案，如逆向工程、現場調試等應用領域。
