智能手表屬于智能消費電子產品，在人們的健康生活中應用逐步廣泛，具備步數、心率、體脂率等諸多輔助功能。智能手表外殼保護著內部器件、對裝配過程具有很大的重要性。對外觀的尺寸精度和幾何精度有很高的要求，為了更好地把控智能手表外殼質量，思瑞測量有限公司針對關鍵性的21個尺寸檢測推出了智能手表外殼尺寸檢測設備。

設備概念圖

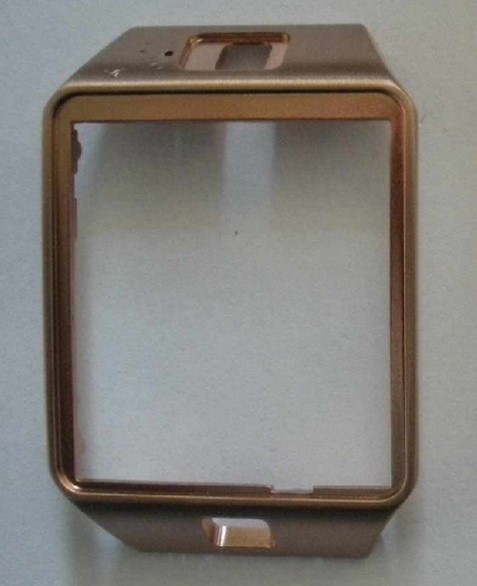

智能手表外殼實物圖

21個尺寸包括長寬、直徑、位置度、輪廓度、平整度、深度/厚度等進行精確測量。配備功能強大、?？怂箍底灾鏖_發用于2.5D測量的專業測量軟件Metus。設備集LMI線激光、?？迪鄼C(jī)、讀碼器、機械手等多個組件于一體。

設備采用花崗巖基礎設計，穩定可靠地進行測量。測量速度快，2秒即可完成一個產品外殼尺寸測量。零件在不同工位之間移動時始終保持靜態測量獲得了更好的測量數據。設備模塊化設計有著優秀的可擴展性，可兼容多種不同產品。

工作流程如下：

1. 機械手將零件從一個完整的托盤裝載到定制夾具處

2. 通過頂部CCD和同軸光完成對工件盲孔圓直徑、通孔圓同心度的測量

3. 底部CCD及同軸光進行外形長寬、內腔長寬、通孔圓直徑、位置度、外形輪廓度的測量

4. 上光源投影表帶通孔的輪廓，檢測長寬尺寸；

5. 下CCD及光源對工件進行表帶孔盲孔長寬測量

6. 相機與線激光相配合，相機快速確認坐標位置，

7. 線激光捕獲點云數據，檢測工件正反面輪廓度、平面度及面平行度、螺絲孔高度差

8. CCD及光源檢測工件螺絲孔位置度。

9. 讀碼器掃描二維碼，識別工件信息，錄入客戶系統

10. 下料機器人將工件逐一放入托盤，自動分OK/NG

11. 托盤裝滿后，運動模塊會將空的托盤放入OK和NG箱中

思瑞測量技術推出的智能手表外殼檢測設備從多個方面精準把控、實現質量檢測。高效率全自動地完成客戶所需工作任務，保障產品質量，提升客戶競爭力。
