筆記本電腦電腦的腳墊,作為承載整臺電腦重量的部位平面度要求非常嚴格，如果腳墊的平整度不足，那么筆記本電腦就會像曉湊板一樣無法在一個平面度上穩定架設，直接影響用戶體驗，還有可能在電子零件安裝的時候?qū)е码娮恿慵叨瘸龉睢?br/>

另外腳墊在筆記本電腦受到跌落、沖擊等意外情況下，降低對硬盤的損害起到了至關重要的作用。需要控制好其材質、大小、位置及平整度。其中平整度檢測已經成為保證筆記本質量的關鍵要素。

在進行檢測時，目前普遍采用人工借助量規等工具進行，效率低且誤差大。為了改善筆記本腳墊平整度檢測，實現高精度高可靠性降低成本的檢測目標，思瑞測量有限公司推出了筆記本腳墊平整度檢測設備。

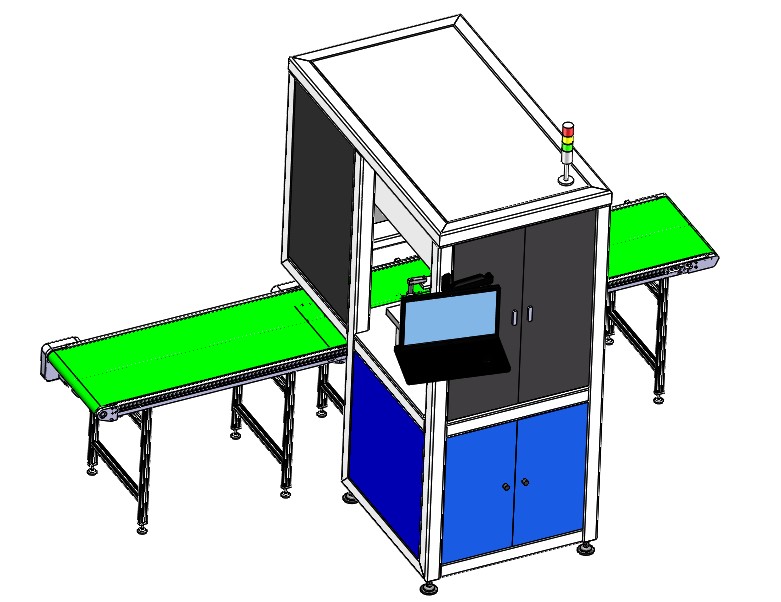

設備概念圖

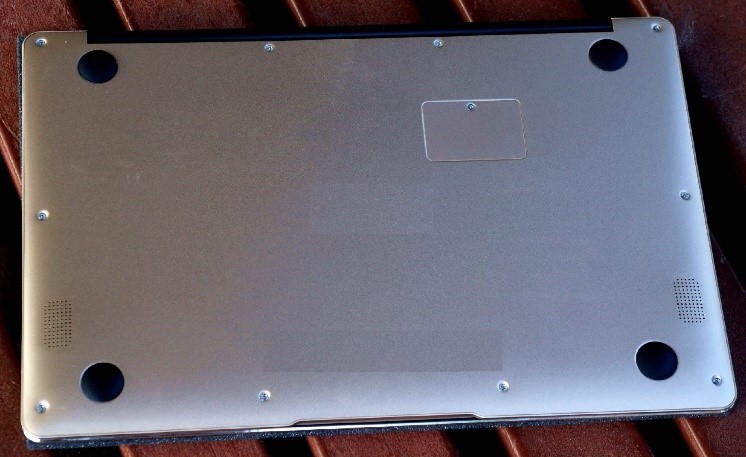

筆記本腳墊實物圖

設備尺寸：長：1600mm，寬：900mm，高：1800mm。主要進行屏幕掃碼，D面掃碼及產品工裝掃碼，來對筆記本腳墊平整度進行檢測。人工上料，檢測完成后由取料機械手自動下料。

定制背部靠板工裝用來放置產品，使產品保持打開120度左右方便進行屏幕掃碼。檢測墊腳時鏤空設計工裝底部探針孔及掃碼位，結果更可靠。使用特殊壓塊材料的氣缸及按鍵對產品進行壓緊，固定性好且不損傷產品。檢測墊腳時同時進行產品D面讀碼器和屏幕讀碼器掃碼，大大提升了工作效率。完成檢測后使用多個真空吸盤吸取產品進行下料，穩定高效且不損傷產品。

筆記本腳墊平整度檢測設備全程非接觸式完成底殼平面度測量，不會磨損工件表面嚴格把控工作流程，高效進行筆記本腳墊平整度的檢測， 提升筆記本電腦底殼生產效率。
