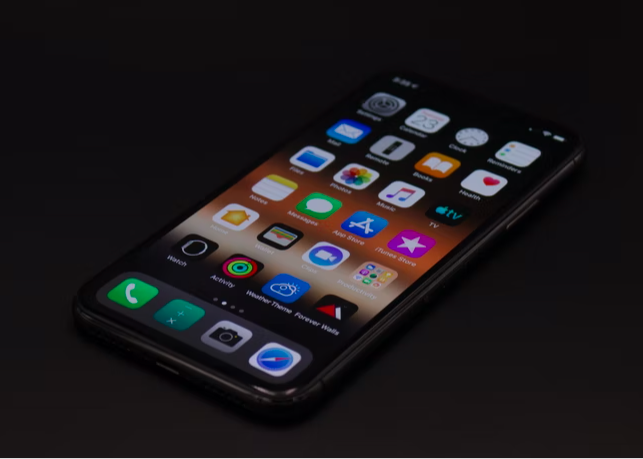

中框是手機結構的重要組成部分之一，是前面板與手機后殼的銜接部分，其尺寸及幾何形狀能對手機結構強度、質量產生直接影響。另一方面，手機許多部件都裝配在中框上，因而對孔位位置的精確度有著較高要求。綜上所述，中框在加工完成后需要經過嚴密的測量。

此次需要對一款手機后殼上的孔位相對于坐標系的距離進行測量。經過綜合評估后，決定選用CROMA搭配PC-DMIS PREMIUM完成此項測量任務。

測量過程

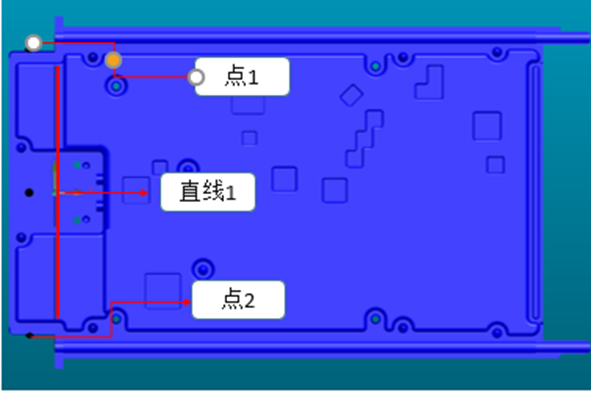

在裝夾時需讓底部平面貼緊臺面并做好固定工序。隨后采用321的方式建立坐標系，由于該產品的基準在底部平面，所以對其進行找正操作。測量直線1作為旋轉軸，并定為X原點，從點1、點2里取中點定位Y軸。

該產品的孔位較小，直徑為1.6并帶有螺紋，所以測量該類帶螺紋產品時，應盡可能選擇大球徑的測針測量。但假如客戶的尺寸要求較高，且螺紋孔較大時，我們還可使用PC-DMIS的螺距功能實現更快速簡便的測量。

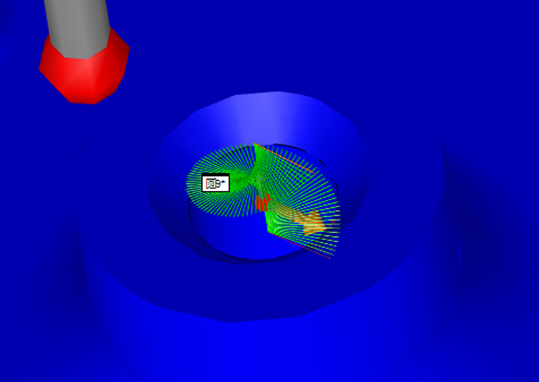

在圓或圓柱高級對話框中即可點選此項功能，我們只需根據圖紙?zhí)峁┑穆菁y尺寸，根據國標查找相應的螺距即可。觀察右圖可發現，在測量圓時加入螺距后，測量軌跡會沿著螺紋的軌跡，螺旋向下測量該圓。測量完成后可選擇僅CAD的報告模板，該報告能直接的反映出孔的具體配置及偏差。

方案介紹

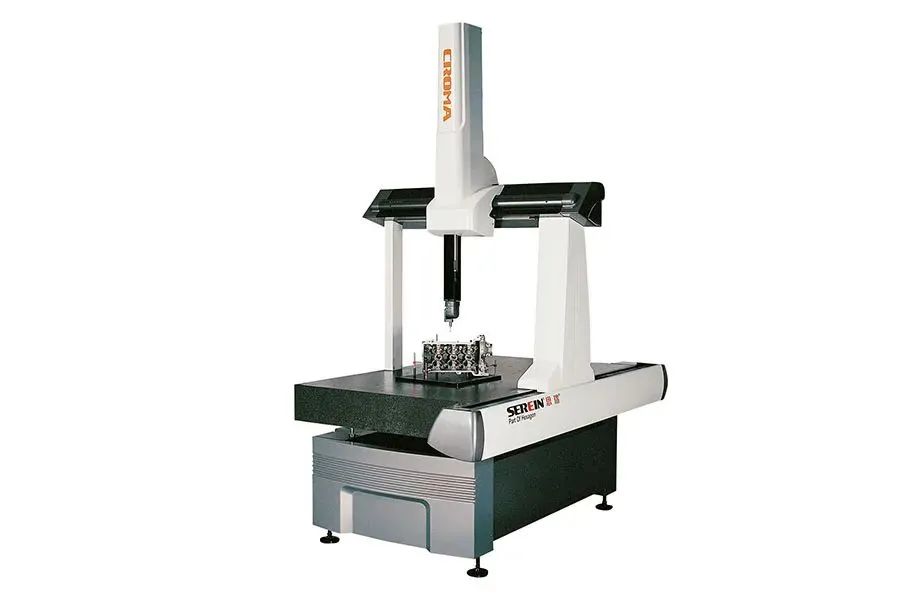

CROMA是思瑞旗下一款經典款三坐標，采用?？怂箍祵ｉT打造的控制系統、柔性氣動平衡技術、精密60°三角梁技術、高精密氣浮系統、歐洲進口光柵尺等多項核心技術，給予客戶可靠的測量表現。

除了具備PC-DMIS BASIC所有功能的基礎上，PC-DMIS PREMIUM還擁有強大的CAD功能，可同步導入測量機、工件、夾具的數字化模型，便于進行脫機編程及模擬實際檢測過程。并且可同時導入多個CAD圖形，建立相應的圖層，按需檢測所需尺寸。

優異的機械結構設計、高性能的核心配置、考究的零件選材讓CROMA具備可靠的測量表現?，F(xiàn)已被廣泛應用于精密加工行業、汽車零部件行業、3C電子行業等多種計量應用，精度與效率具備的測量效果獲得眾多用戶的信賴。
