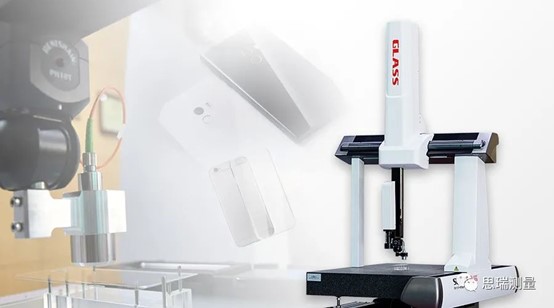

在產品發生變形的情況下，如果用三坐標測量機測量，可采取以下措施減少變形的影響：
（1）重定位必須采用基準線整合，由于產品的變形，兩次定位下的基準線無法完全重合。但是，對于一個范圍很小的區域，我們可以近似地認為沒有變形，因此可利用該范圍內的基準線對其附近的測量數據進行整合。因此，我們可以將整個產品分割為若干小區域，分別進行整合即可.
（2）可將產品分割為若干小區域，對每一個區域的數據根據產品整體變形的情況進行位置調整，使整體變形得到修正。這一方法會使各個區域在銜接處發生錯位，區域分割越細，錯位越小。
數據分類與分割
測量數據按屬性可分為：基準點、輪廓線、掃描線、邊界線、平面、結構等。測量數據應按測量屬性、測量區域分割為不同的數據文件。分割基本原則為：
（1）不同屬性的測量數據應分為不同的文件。
（2）需要單獨處理的數據（如用于對稱基準重建的邊界線、用于重定位整合的基準點或線等等）應單獨存放在文件中。
（3）重要的數據應單獨存放。
（4）容易混淆的測量數據（如兩條相近的線）應分開存放。
